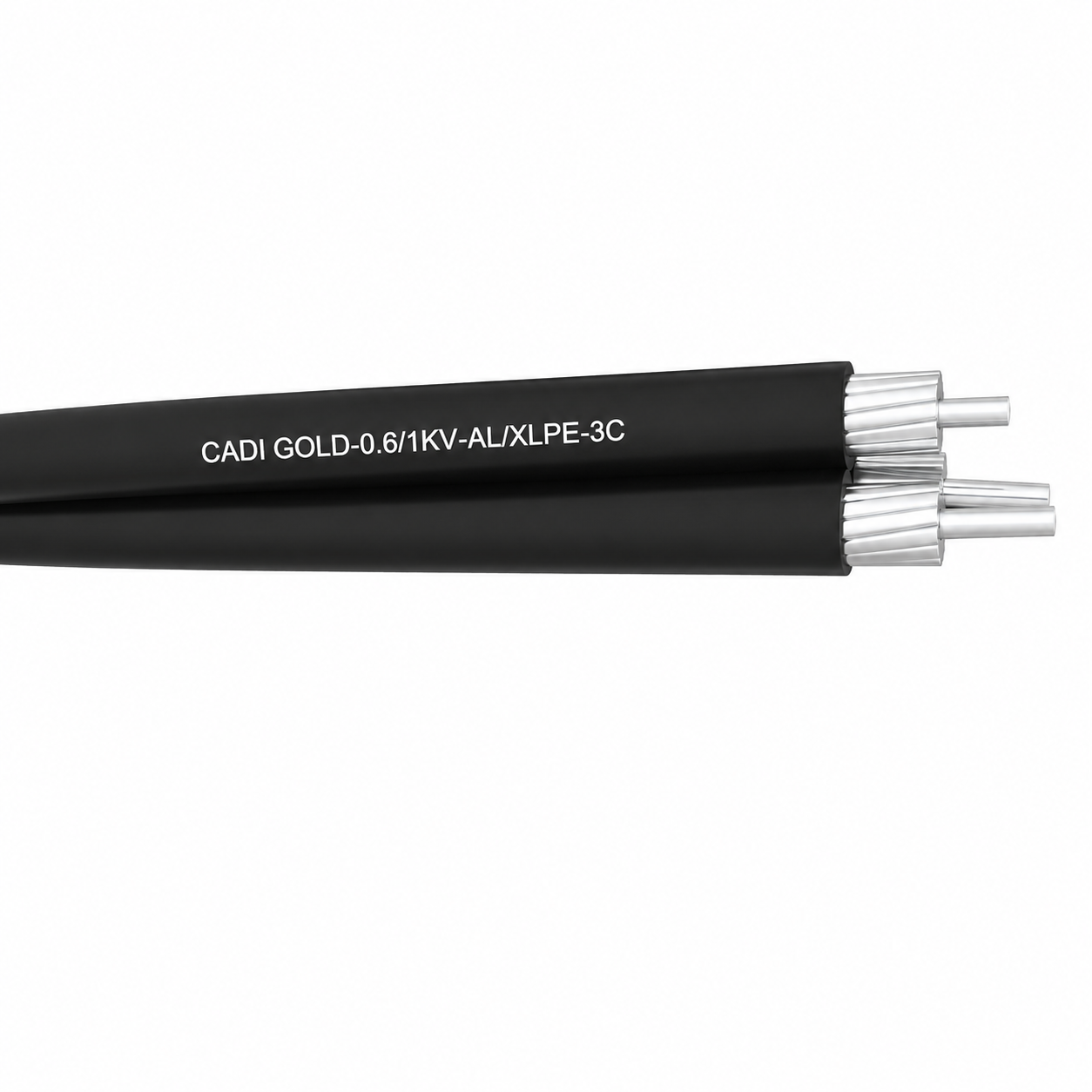

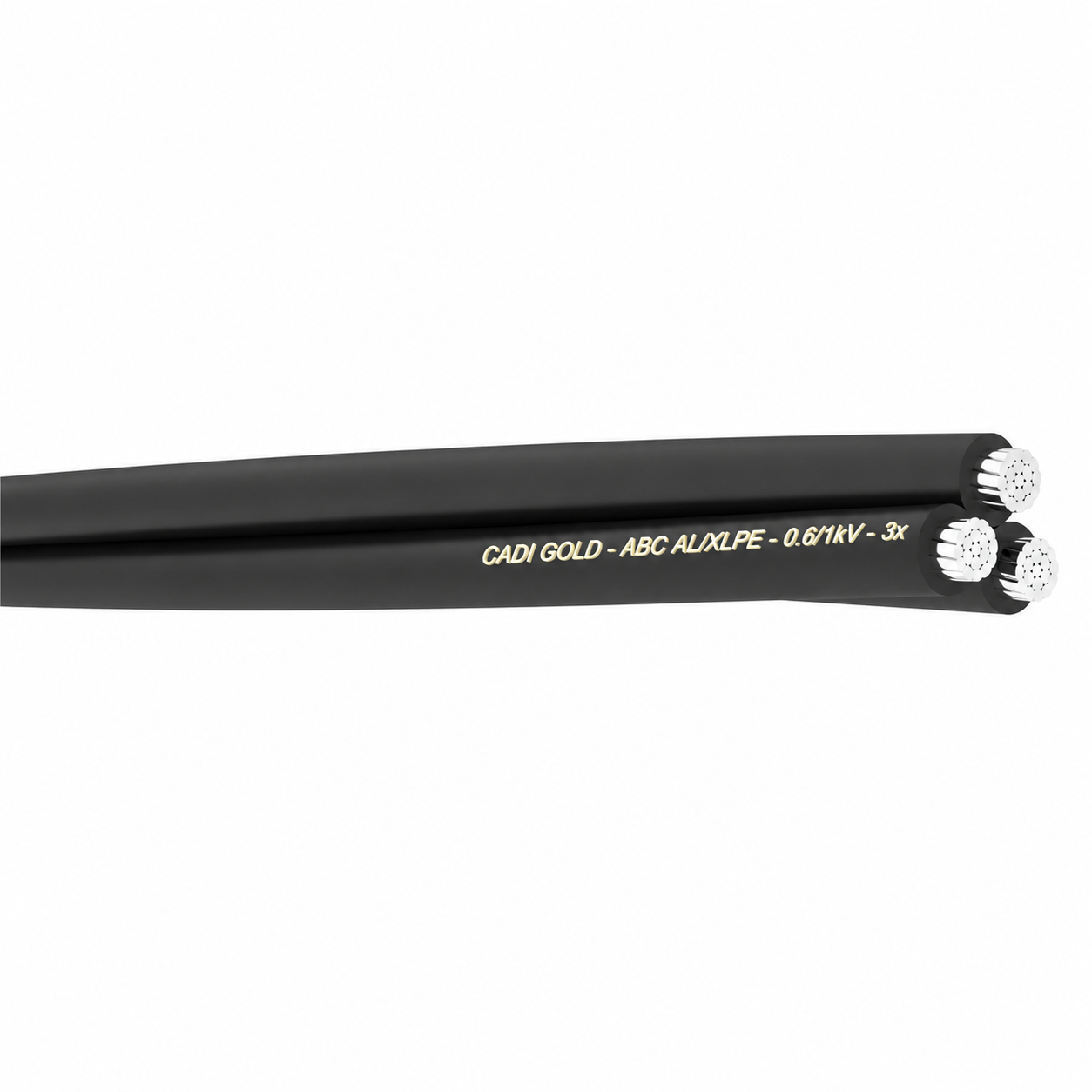

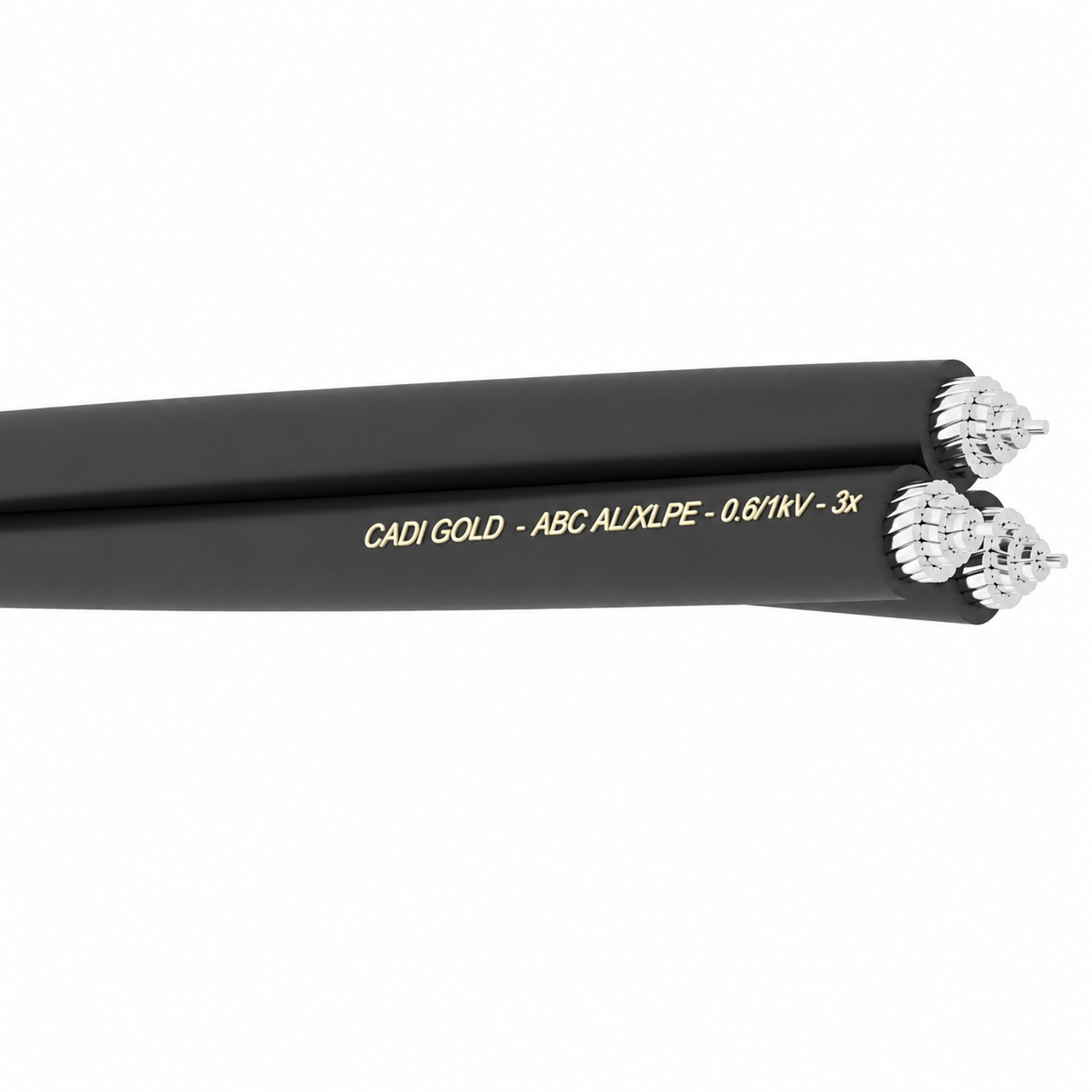

ABC – AX – 0.6/1kV – 3x – CADI – GOLD

1. Tiêu chuẩn áp dụng: TCVN 6447: 1998;

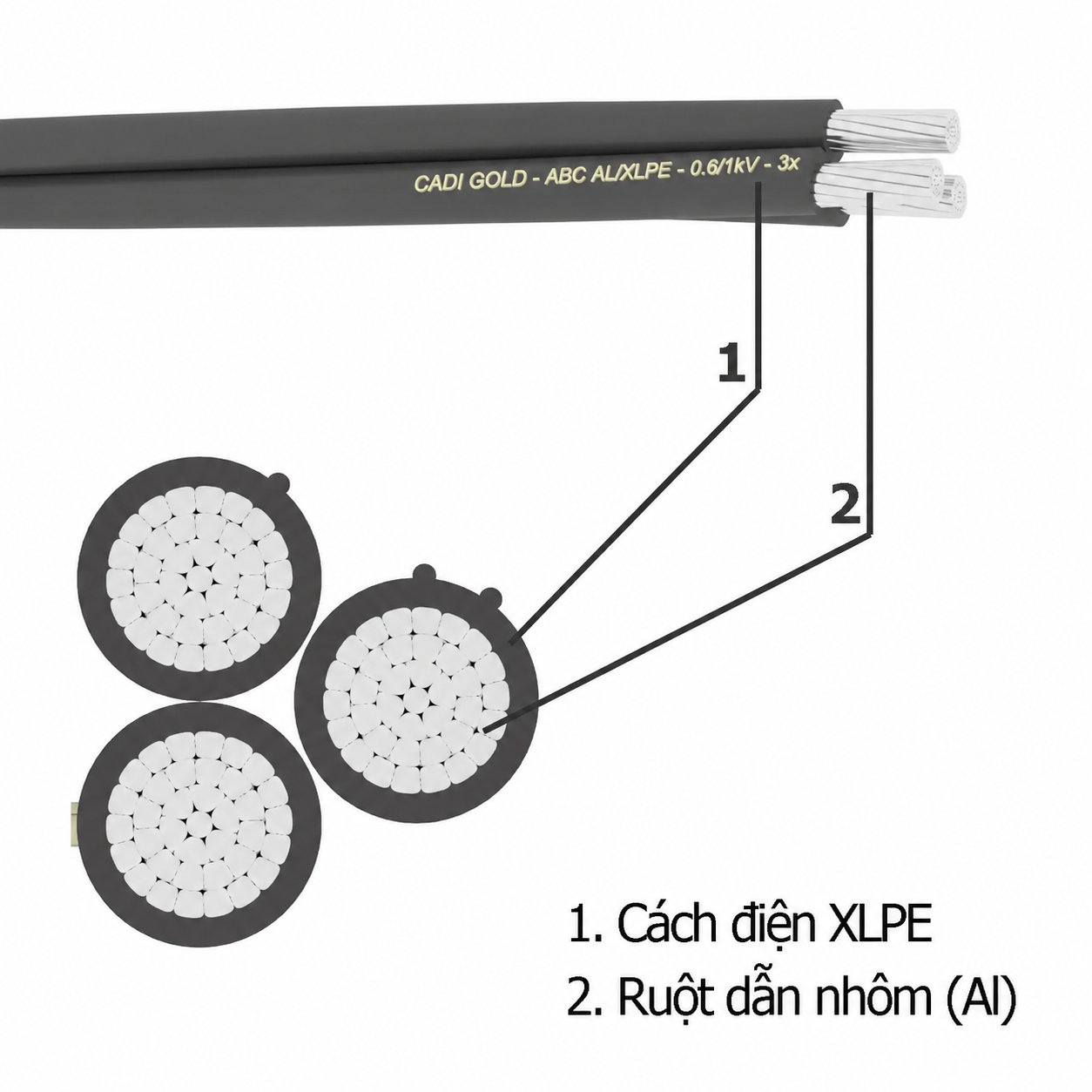

2. Kết cấu sản phẩm:

Lõi dẫn: Gồm các sợi nhôm tròn được xoắn bện đồng tâm và nén chặt;
Cách điện: Nhựa XLPE;
Nhận biết cáp: Phân pha bằng số gân nối hoặc bằng màu kẻ trên cáp/.

3. Tiết diện mặt cắt danh định: Từ 11m2 tới 300m2

4. Nhiệt độ làm việc lớn nhất: 90 độ C.

Gọi ngay hotline: 08.1800.9966

Chat với nhân viên qua Zalo

Sản phẩm đã mua của quý khách gặp trục trặc? Liên hệ hotline chăm sóc khách hàng 081.800.9966 hoặc Đăng ký bảo hành

Category: Cap vặn xoắn (0.6/1kV)

Thông tin chi tiết

TCVN 6447: 1998 quy định quy chuẩn kết cấu của cáp điện vặn xoắn bao gồm: cách điện bằng polyethylen liên kết ngang (XLPE); điện áp làm việc đến 0,6/1 kV; có 2, 3 hoặc 4 lõi dẫn bằng nhôm, mặt cắt danh định từ 16 đến 150 mm2. Các lớp xoắn kế tiếp nhau phải ngược chiều nhau và lớp xoắn ngoài cùng phải theo chiều phải.

Ngoài các sản phẩm theo quy chuẩn ở trên, CADI – GOLD có các dòng cáp vặn xoắn khác như cáp lõi đồng 2 – 4 ruột dẫn hay tiết diện danh định tới 185/ 240mm2. Lõi dẫn bằng đồng cũng được bện từ những sợi đồng tròn kỹ thuật điện và được ép tròn theo TCVN 5934: 1995.

Dòng cáp vặn xoắn CADI – GOLD 3 lõi dẫn bằng nhôm bao gồm các sản phẩm với tiết diện danh định như sau:

AX 3 x 11mm2: 7 sợi nhôm tròn kỹ thuật điện được ép chặt với nhau;
AX 3 x 16mm2: 7 sợi nhôm tròn kỹ thuật điện được ép chặt với nhau;
AX 3 x 25mm2: 7 sợi nhôm tròn kỹ thuật điện được ép chặt với nhau;
AX 3 x 35mm2: 7 sợi nhôm tròn kỹ thuật điện được ép chặt với nhau;
AX 3 x 50mm2: 7 sợi nhôm tròn kỹ thuật điện được ép chặt với nhau;
AX 3 x 70mm2: 7 hoặc 19 sợi nhôm tròn kỹ thuật điện được ép chặt với nhau;
AX 3 x 95mm2: 19 sợi nhôm tròn kỹ thuật điện được ép chặt với nhau;
AX 3 x 120mm2: 19 sợi nhôm tròn kỹ thuật điện được ép chặt với nhau;
AX 3 x 150mm2: 19 sợi nhôm tròn kỹ thuật điện được ép chặt với nhau;

Cáp vặn xoắn 3 lõi dẫn được phân pha theo gân nổi trên vỏ cách điện XLPE, cụ thể cáp điện vặn xoắn 3 lõi dẫn bao gồm 1 lõi không có gân nổi, 1 lõi có 1 gân nổi và 1 lõi có 2 gân nổi.

STT	Tiết diện mặt cắt danh định Nominal Area	Kết cấu ruột dẫn Conductor Structure		Đường kính sau bện	Chiều dày cách điện XLPE	Đường kính ngoài của mỗi lõi dẫn	Điện trở ruột dẫn lớn nhất ở 20°C	Khối lượng gần đúng	Chiều dài đóng gói
		Số sợi No. of Wire	Đường kính sợi Wire dia.	dia. Of Twisted core	Thickness of Insulation	Approx. conductor + insulator diameter	Max resistance of conductor at 20°C	Approx. weight	Packing length
	〖mm〗^2	No	mm	mm	mm	mm	Ω/km	Kg/m	m/ Lô m/drum
1	3 x 11	7	Compact	3.6 – 4.0	1.3	6.6	3.08	0.165	2000
2	3 x 16	7	Compact	4.5 – 4.8	1.3	7.4	1.91	0.218	2000
3	3 x 25	7	Compact	5.8 – 6.1	1.3	8.7	1.2	0.311	2000
4	3 x 35	7	Compact	6.8 – 7.2	1.3	9.8	0.868	0.405	1500
5	3 x 50	7	Compact	8.0 – 8.4	1.5	11.4	0.641	0.620	1500
6	3 x 70	7	Compact	9.6 – 10.1	1.5	13.1	0.443	0.751	1500
7	3 x 70	19	Compact	9.6 – 10.1	1.5	13.1	0.443	0.745	1500
8	3 x 95	19	Compact	11.3 – 11.9	1.7	15.3	0.32	1.022	1000
9	3 x 120	19	Compact	12.8 – 13.5	1.7	16.9	0.253	1.239	1000
10	3 x 150	19	Compact	14.1 – 14.9	1.7	18.3	0.206	1.503	1000

Do cấu trúc phức tạp và sử dụng thêm vật liệu, công đoạn xử lý nên giá thành của cáp vặn xoắn sẽ cao hơn giá thành của dây trần. Tuy nhiên, xét về khả năng vận hành lâu dài thì cáp vặn xoắn có thể bù đắp bằng một số ưu điểm so với cáp trần, giúp tiết kiệm đáng kể ở khâu lắp đặt và vận hành, sửa chữa. Ví dụ:

Lắp đặt dễ dàng và an toàn. Nguy cơ bị điện giật đối với thợ điện giảm đi.
Chi phí lắp đặt thấp. Không cần mở rộng hành lang lưới điện khi lắp đặt đường dây điện trên không.
Chống lại các yếu tố tự nhiên tiêu cực. Những cơn gió mạnh quật vào dây điện sẽ không gây đoản mạch hoặc mất điện.
Tính thẩm mỹ. Cáp vặn xoắn trông hiện đại hơn nhiều so với dây trần, phù hợp với đô thị ngày nay.
Giảm tổn thất điện năng do dây dẫn không bị lão hóa do điều kiện môi trường.
Độ bền. Vặn xoắn có độ bền cơ học cao hơn, tuổi thọ của đường dây có thể đạt tới 40 năm.

Những ưu điểm này có thể giúp tiết kiệm tới 80% chi phí liên quan đến việc lắp đặt và vận hành đường dây điện trên không so với dây trần, đảm bảo độ tin cậy và cung cấp điện liên tục cho người tiêu dùng cũng như giảm tổn thất điện năng.
