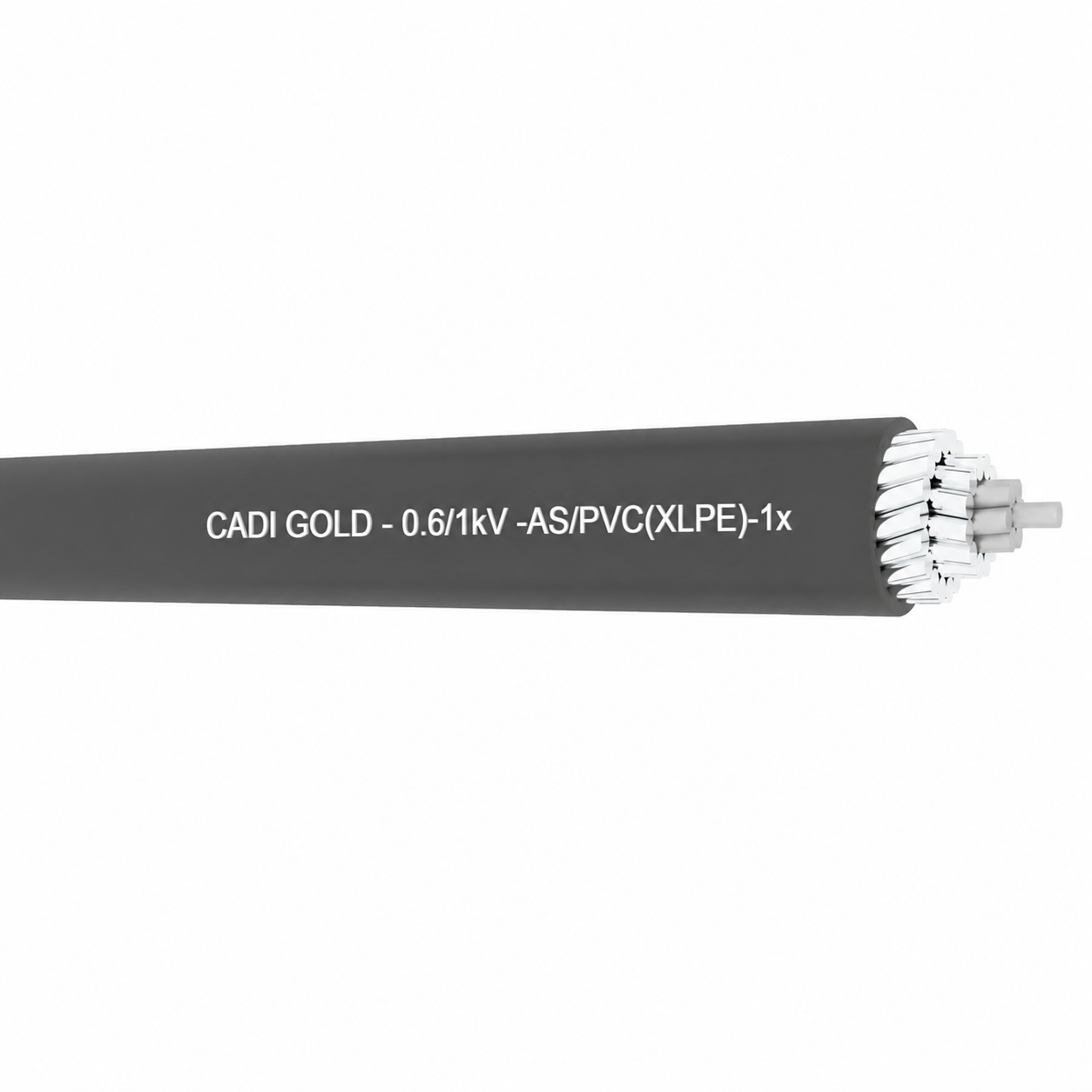

ASV/ ASX – 0.6/1kV- 1x – Cadi – Gold

Cáp điện nhôm lõi thép bọc PVC hoặc XLPE được sử dụng cho mạng lưới hạ thế, điện áp làm việc tới 450/750V.

1. Tiêu chuẩn áp dụng: TCVN 6610-3, TCVN 5064;

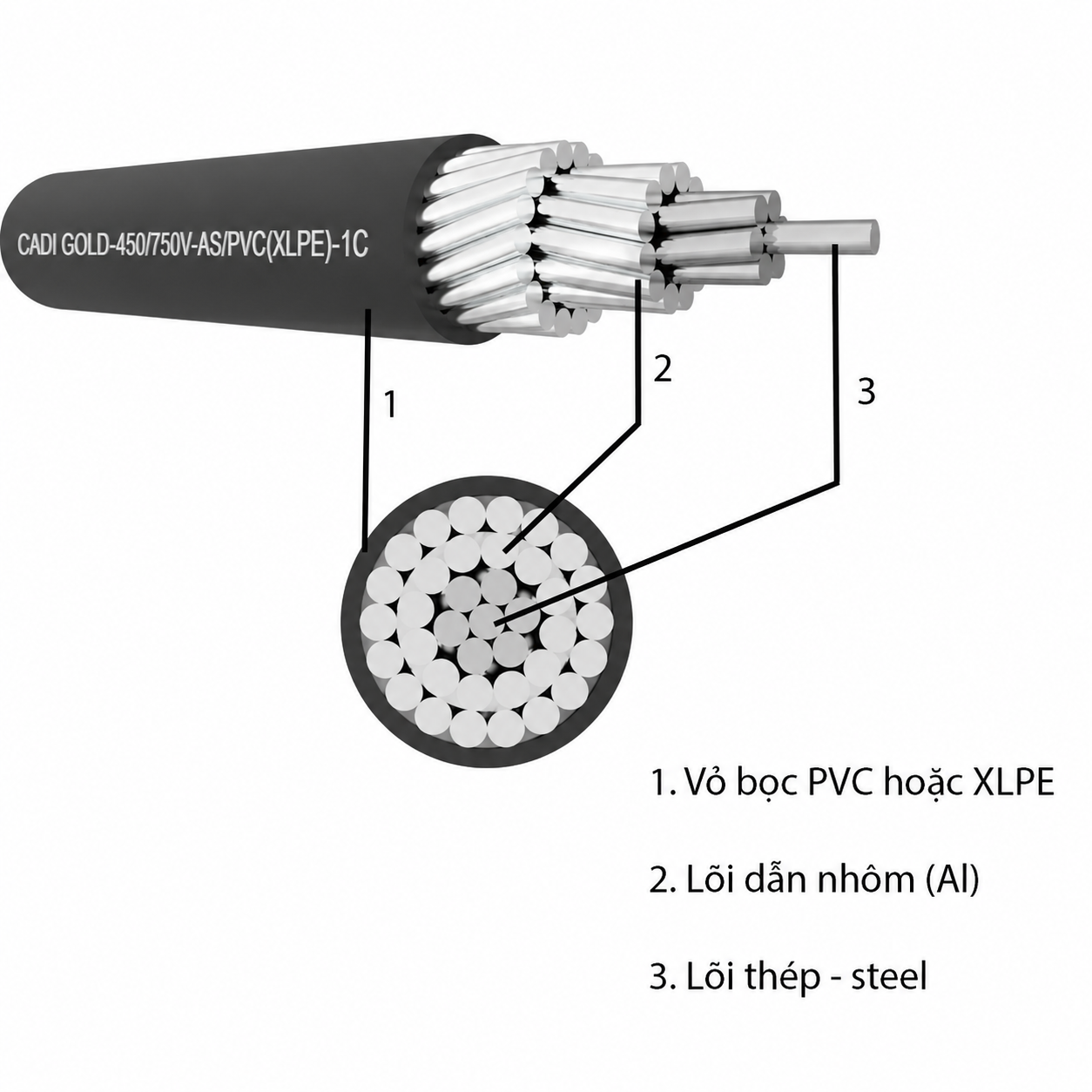

2. Cấu trúc sản phẩm:

Lõi dẫn: Gồm 1 hoặc 2 lớp sợi thép mạ kẽm được xoắn bện đồng tâm với 1 hoặc nhiều lớp sợi nhôm cứng cũng được xoắn bện đồng tâm.
Cách điện PVC hoặc XLPE màu đen hoặc màu theo yêu cầu.

3. Điện áp định mức (Uo/U): 450/750V.

4. Nhiệt độ ruột dẫn tối đa: 70 độ C.

5. Tiết diện mặt cắt danh định: Từ 16/2.7mm2 tới 240/56mm2.

Gọi ngay hotline: 08.1800.9966

Chat với nhân viên qua Zalo

Sản phẩm đã mua của quý khách gặp trục trặc? Liên hệ hotline chăm sóc khách hàng 081.800.9966 hoặc Đăng ký bảo hành

Category: Cáp điện hạ thế (0.6/1kV)

Thông tin chi tiết

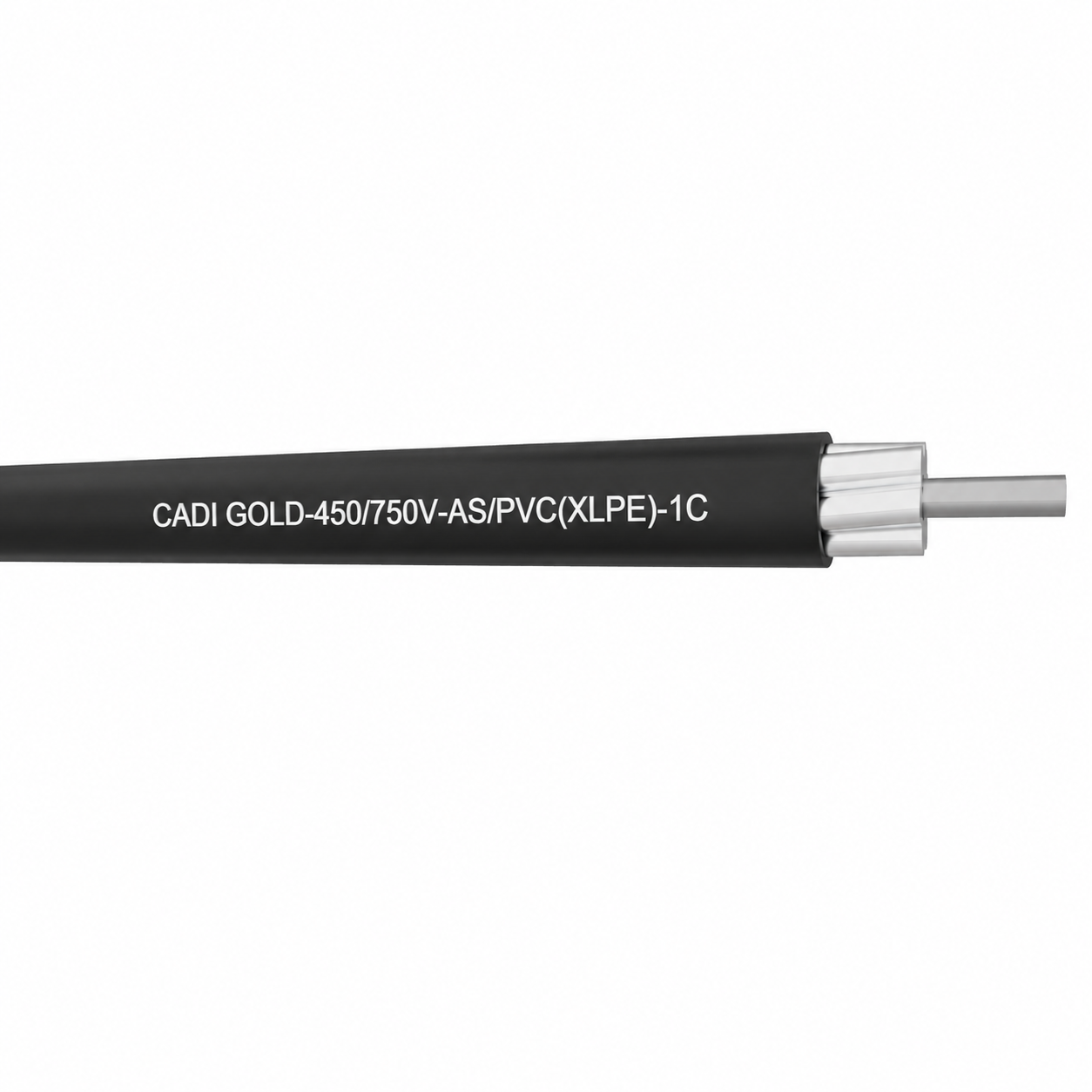

Sản phẩm Cáp nhôm lõi thép 1 lõi dẫn Cadi – Gold -450/750V-AS/PVC hoặc XLPE được quy định trong 6610 TCVN 01 hoặc 227 IEC 01 theo điểm sau:

Cáp không có vỏ bọc 1 lõi có ruột dẫn cứng công dụng chung (6610 TCVN 01 hoặc 227 IEC 01): Điện áp danh định đến 450/ 750V, số lượng ruột dẫn 1 và ruột dẫn loại cấp 1 hoặc cấp 2 (tương ứng ruột dẫn cứng 1 sợi đặc hoặc ruột dẫn bện), chiều dày cách điện PVC/C từ 0.7mm, đường kính ngoài gần đúng từ 2.6mm, nhiệt độ ruột dẫn lớn nhất trong sử dụng bình thường là 70 độ C.

Cáp nhôm lõi thép 1 lõi dẫn Cadi – Gold -450/750V-AS/PVC hoặc XLPE có lõi dẫn bằng sợi nhôm tròn kỹ thuật điện kết hợp với sợi thép tròn xoắn bện đồng tâm (ruột dẫn cấp 2), tiết diện mặt cắt danh định bao gồm (mm2): 16/2.7, 25/4.2, 35/6.2, 50/8.0, 70/11, 95/16, 120/19, 120/27, 150/19, 150/34, 185/29, 185/43, 240/39, 240/56.

STT	Tiết diện mặt cắt danh định Nominal Area	Kết cấu ruột dẫn Conductor Structure				Đường kính ngoài gần đúng		Điện trở ruột dẫn lớn nhất ở 20°C	Lực kéo đứt tối thiểu	Khối lượng gần đúng	Chiều dài đóng gói
		Thép Steel		Nhôm Aluminium		Thép Steel	Nhôm Aluminium	Max resistance of conductor at 20°C	Min breaking strength	Approx. weight	Packing length
		Số sợi No. of Wire	Đường kính sợi Wire dia.	Số sợi No. of Wire	Đường kính sợi Wire dia.	Approx. Overall diameter		Max resistance of conductor at 20°C	Min breaking strength	Approx. weight	Packing length
	〖mm〗^2	No	mm	No	mm	mm	mm	Ω/km	N	Kg/Km	m/ lô m/drum
1	16/2.7	1	1.85	6	1.85	1.9	5.55	1.7818	6220	65	9400
2	25/4.2	1	2.3	6	2.3	2.3	6.9	1.1521	9296	101	6100
3	35/6.2	1	2.8	6	2.8	2.8	8.4	0.7774	13524	150	4100
4	50/8.0	1	3.2	6	3.2	3.2	9.6	0.5951	17112	195	3100
5	70/11	1	3.8	6	3.8	3.8	11.4	0.4218	24130	276	2300
6	70/72	19	2.2	18	2.2	11	15.4	0.4194	96826	760	2200
7	95/16	1	4.5	6	4.5	4.5	13.5	0.3007	33369	386	1600
8	120/19	7	1.85	26	2.4	5.6	15.15	0.244	41521	473	3100
9	120/27	7	2.2	30	2.2	6.6	15.4	0.2531	49465	524	3300
10	150/19	7	1.85	24	2.8	5.6	16.75	0.2046	46307	556	3100
11	150/24	7	2.1	26	2.7	6.3	17.1	0.2039	52279	602	3500
12	150/34	7	2.5	30	2.5	7.5	17.5	0.2061	62643	677	2500
13	185/24	7	2.1	24	3.15	6.3	18.9	0.154	58075	707	3500
14	185/29	7	2.3	26	2.98	6.9	18.82	0.1519	62055	729	2000
15	185/43	7	2.8	30	2.8	8.4	19.6	0.1559	77767	849	2000
16	240/39	7	2.65	26	3.4	8.0	21.55	0.1222	80895	955	1500
17	240/56	7	3.2	30	3.2	9.6	22.4	0.1197	98254	1109	1200
