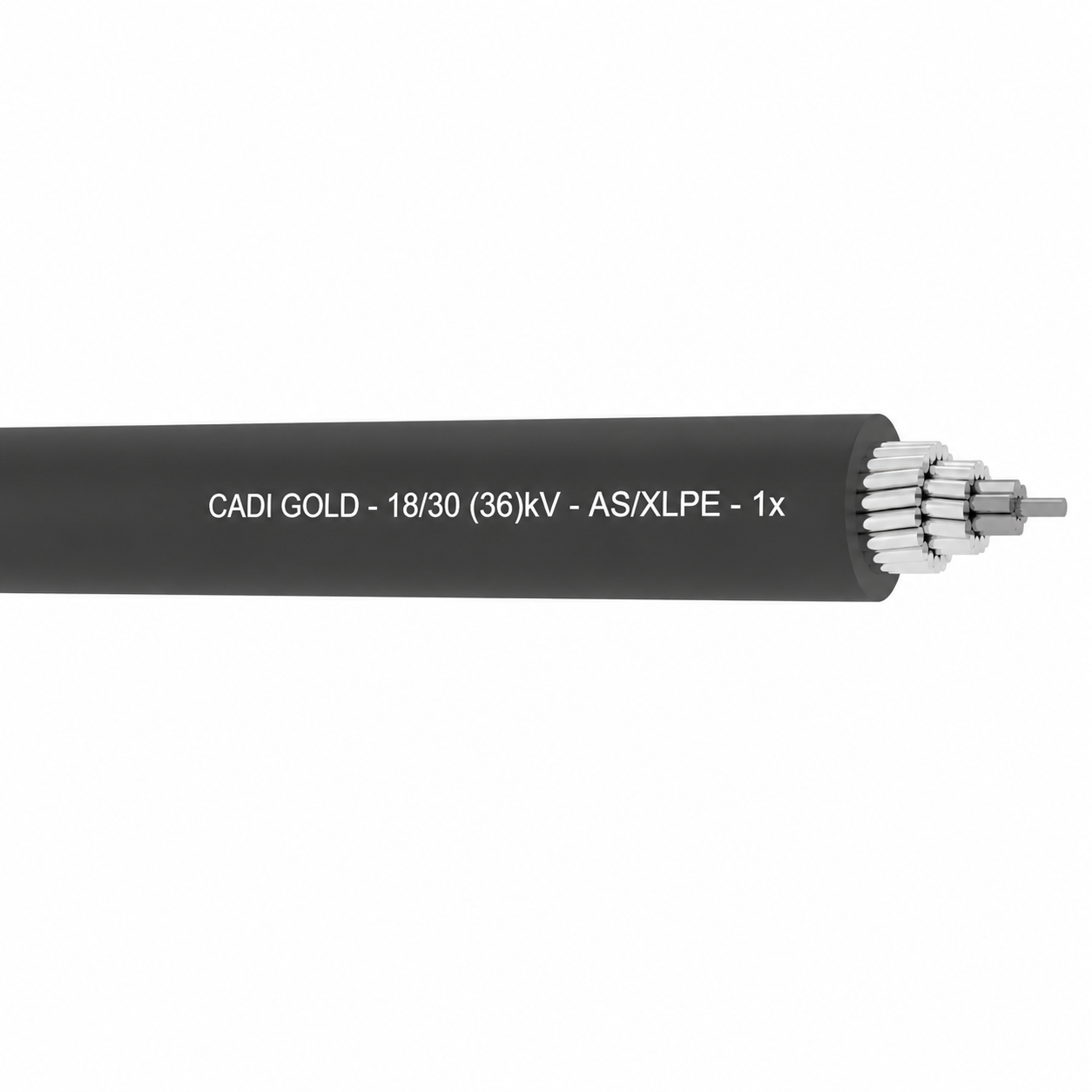

ASX – 18/30 (36)kV – 1x – Cadi – Gold

1. Tiêu chuẩn áp dụng: TCVN 5935-2: 2013, TCVN 5064;

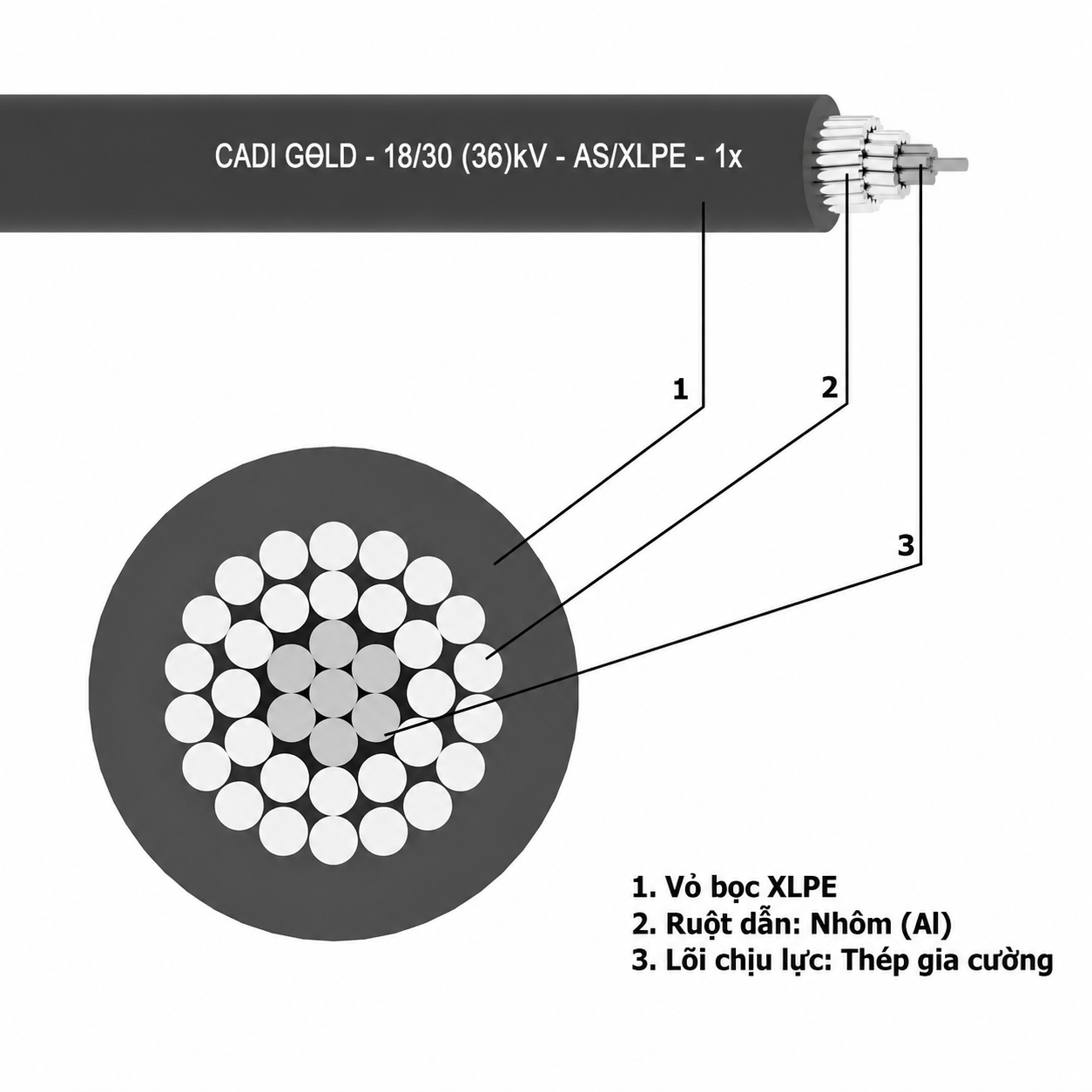

2. Cấu trúc sản phẩm:

Ruột dẫn gồm nhiều sợi nhôm và sợi thép gia cố được xoắn bện đồng tâm, ngược chiều nhau.
Cách điện gồm XLPE màu trắng.
Không có vỏ bọc.

3. Điện áp định mức Uo/U (Um): 18/30 (36) kV.

4. Nhiệt độ ruột dẫn tối đa trong điều kiện bình thường: 90°C.

5. Tiết diện mặt cắt danh định: Từ 35/6.2mm2 tới 240/56mm2.

Gọi ngay hotline: 08.1800.9966

Chat với nhân viên qua Zalo

Sản phẩm đã mua của quý khách gặp trục trặc? Liên hệ hotline chăm sóc khách hàng 081.800.9966 hoặc Đăng ký bảo hành

Category: Cáp trung thế (1.8-36kV)

Thông tin chi tiết

STT	Tiết diện mặt cắt danh định Nominal Area	Kết cấu ruột dẫn Conductor Structure				Đường kính sau bện	Chiều dày cách điện XLPE	Đường kính ngoài gần đúng	Điện trở một chiều lớn nhất ở 20°C	Khối lượng gần đúng	Chiều dài đóng gói
		Thép Steel		Nhôm Aluminium		dia. Of Twisted core	Thickness of Insulation	Approx. Overall diameter	Max D.C resistance of conductor at 20°C	Approx. weight	Packing length
		Số sợi No. of Wire	Đường kính sợi Wire dia.	Số sợi No. of Wire	Đường kính sợi Wire dia.	dia. Of Twisted core	Thickness of Insulation	Approx. Overall diameter	Max D.C resistance of conductor at 20°C	Approx. weight	Packing length
	〖mm〗^2	No	mm	No	mm	mm	mm	mm	Ω/km	Kg/m	m/ lô m/drum
1	16/2.7	1	1.85	6	1.85	5.55	5.5	20	1.7818		4000
2	25/4.2	1	2.3	6	2.3	6.9	5.5	21.3	1.1521		4000
3	35/6.2	1	2.8	6	2.8	8.4	5.5	22.8	0.7774		3000
4	50/8.0	1	3.2	6	3.2	9.6	5.5	24.2	0.5951		3000
5	70/11	1	3.8	6	3.8	11.4	5.5	26	0.4218		2500
6	95/16	1	4.5	6	4.5	13.5	5.5	28.3	0.3007		2000
7	120/19	7	1.85	26	2.4	15.15	5.5	30	0.2440		1500
8	120/27	7	2.2	30	2.2	15.4	5.5	30.2	0.2531		1500
9	150/19	7	1.85	24	2.8	16.75	5.5	31.7	0.2046		800
10	150/24	7	2.1	26	2.7	17.1	5.5	32	0.2039		800
11	150/34	7	2.5	30	2.5	17.5	5.5	32.4	0.2061		800
12	185/24	7	2.1	24	3.15	18.82	5.5	33.7	0.1540		500
13	185/29	7	2.3	26	2.98	18.82	5.5	33.7	0.1519		500
14	185/43	7	2.8	30	2.8	19.6	5.5	34.5	0.1559		500
15	240/39	7	2.65	26	3.4	21.55	5.5	36.6	0.1222		500
16	240/56	7	3.2	30	3.2	22.4	5.5	37.4	0.1197		500

Sản phẩm ASX – 18/30 (36)kV – 1x – Cadi – Gold được sản xuất theo quy định trong TCVN 5935-2:2013 về cáp trung thế, cụ thể kết cấu như sau:

Ruột dẫn: Phải là cấp 1 (ruột dẫn 1 sợi đặc) hoặc cấp 2 (ruột dẫn bện) bằng đồng ủ có thể phủ kim loại bằng nhôm/ hợp kim nhôm phù hợp với TCVN 6612 (IEC 60228).
Lớp cách điện là nhựa nhiệt cứng được sản xuất theo phương pháp ép đùn: Polyetylen liên kết ngang (XLPE). Nhiệt độ hoạt động tối đa trong vận hành bình thường là 90°C, trong điều kiện ngắn mạch là 250°C.
