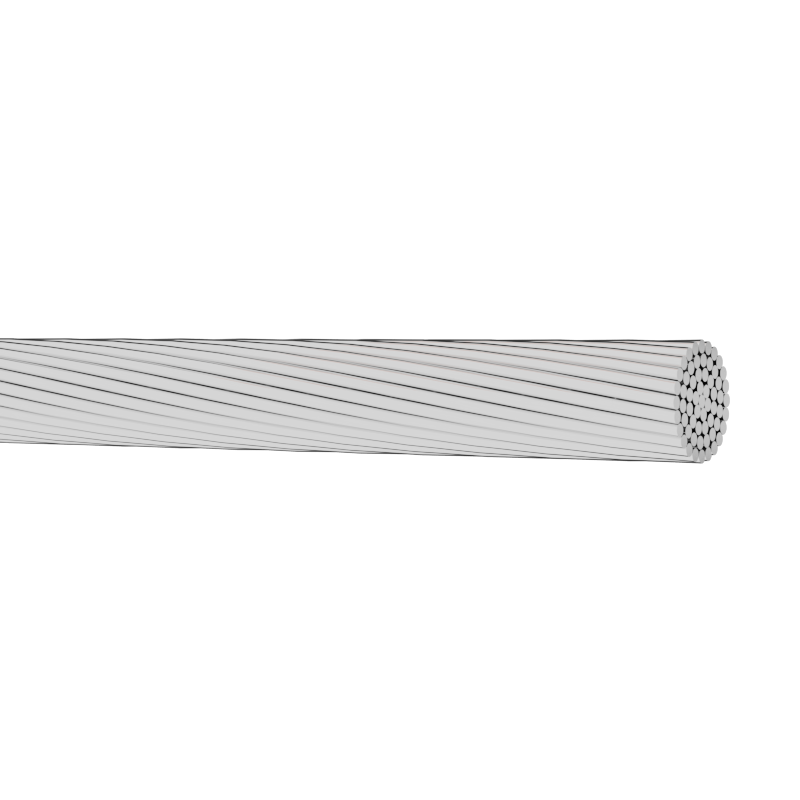

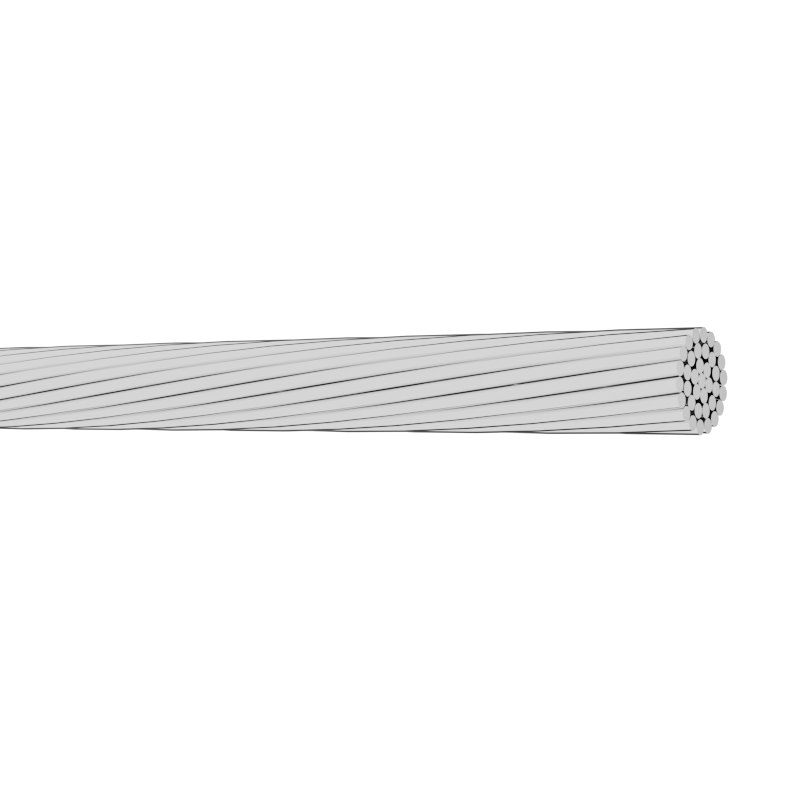

Cáp nhôm trần CADI – GOLD (AAC)

Trong các đường dây hiện đại, hơn 90% đường dây điện trên không là dây cáp trần đặt ngoài trời và cố định vào cột hoặc các công trình kỹ thuật.  Mặc dù đồng đặc trưng bởi các tính chất cơ và điện tốt nhất nhưng đây là loại vật liệu khan hiếm nên việc sử dụng nó cho đường dây trên không đòi hỏi phải có nghiên cứu khả thi đặc biệt.

Vật liệu dẫn điện chính hiện nay là nhôm. Nó phổ biến hơn trong tự nhiên, nhưng được đặc trưng bởi độ bền thấp. Về vấn đề này, dây nhôm thường được sử dụng cho đường dây trên không có đường dây nhỏ giữa các giá đỡ và cho mạng phân phối địa phương.

Cáp nhôm trần được quy định cụ thể trong tiêu chuẩn Việt Nam TCVN 5064:1998 về kết cấu, vật liệu và quy cách xoắn với nội dung cơ bản như sau:

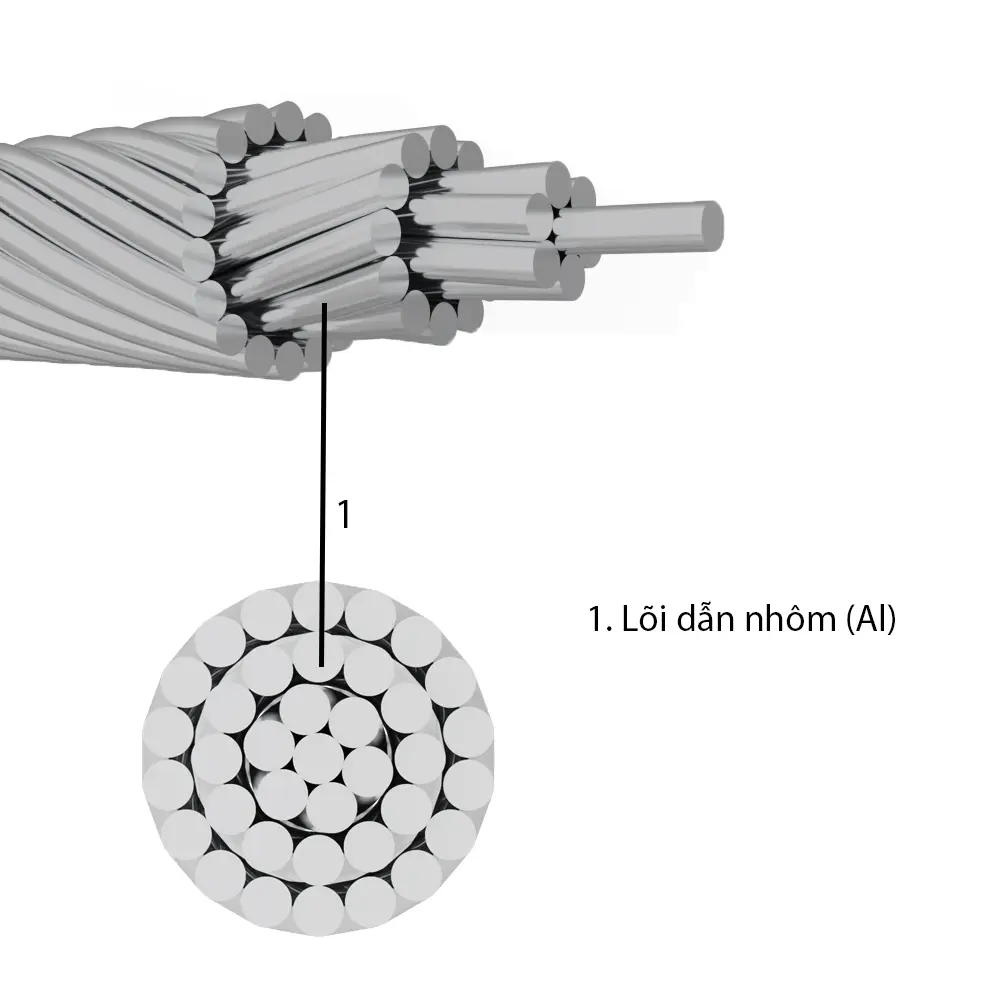

1. Dây trần có các lớp xoắn đồng tâm (concentric lay stranded conductor)

Dây gồm lõi ở giữa được bao bọc bởi một hoặc nhiều lớp sợi sát nhau, được xoắn theo các chiều xoắn ngược nhau.

2. Chiều xoắn (định nghĩa thay thế) (direction of lay (alternative definition))

Chiều xoắn được xác định là chiều phải hoặc chiều trái.

3. Bề mặt

Bề mặt dây không được có các khuyết tật mà mắt thường nhìn thấy được (cho phép sử dụng kính điều chỉnh thị lực) như các vết xước, các vết lõm, v.v… không thích hợp trong thông lệ thương mại.

4. Mối nối

• Trên sợi dây lõi thép và trên các sợi dây bất kỳ, không được có bất kỳ mối nối nào dưới bất kỳ cách nào, trong quá trình xoắn.
• Trong quá trình xoắn, không được phép hàn một sợi nhôm nào nhằm đạt được chiều dài qui định của dây.
• Các mối nối phải được thực hiện bằng cách hàn điện tiếp xúc, hàn điện tiếp xúc rồi rèn nguội hoặc hàn ép nguội (xem chú thích 1) và các phương pháp khác đã được chấp nhận.

Cáp nhôm trần CADI – GOLD (AAC) được phân loại như sau: AAC 1x16mm2, AAC 1x25mm2, AAC 1x35mm2, AAC 1x50mm2, AAC 1x75mm2, AAC 1x95mm2, AAC 1x120mm2, AAC 1x150mm2, AAC 1x185mm2, AAC 1x240mm2, AAC 1x300mm2, AAC 1x400mm2.
