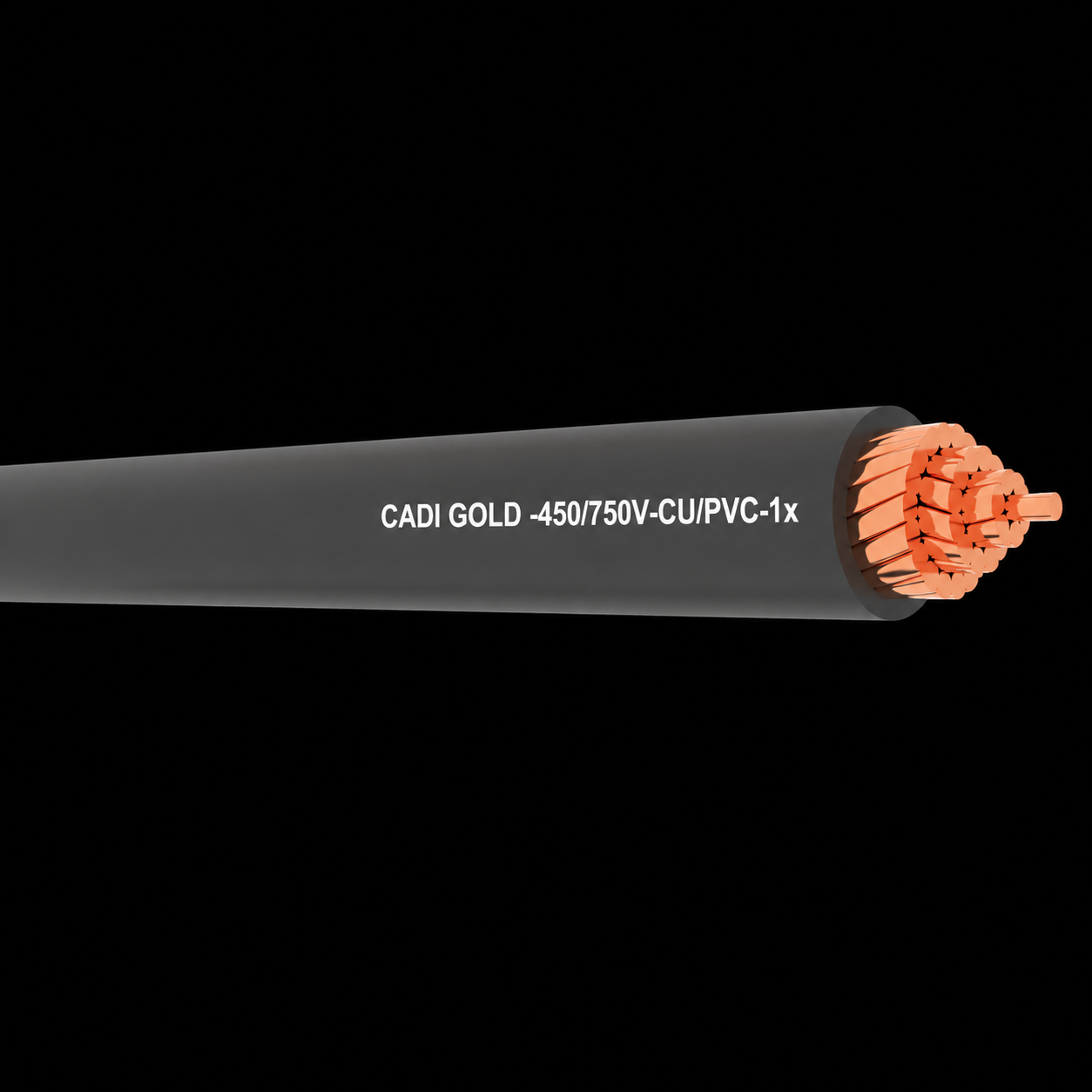

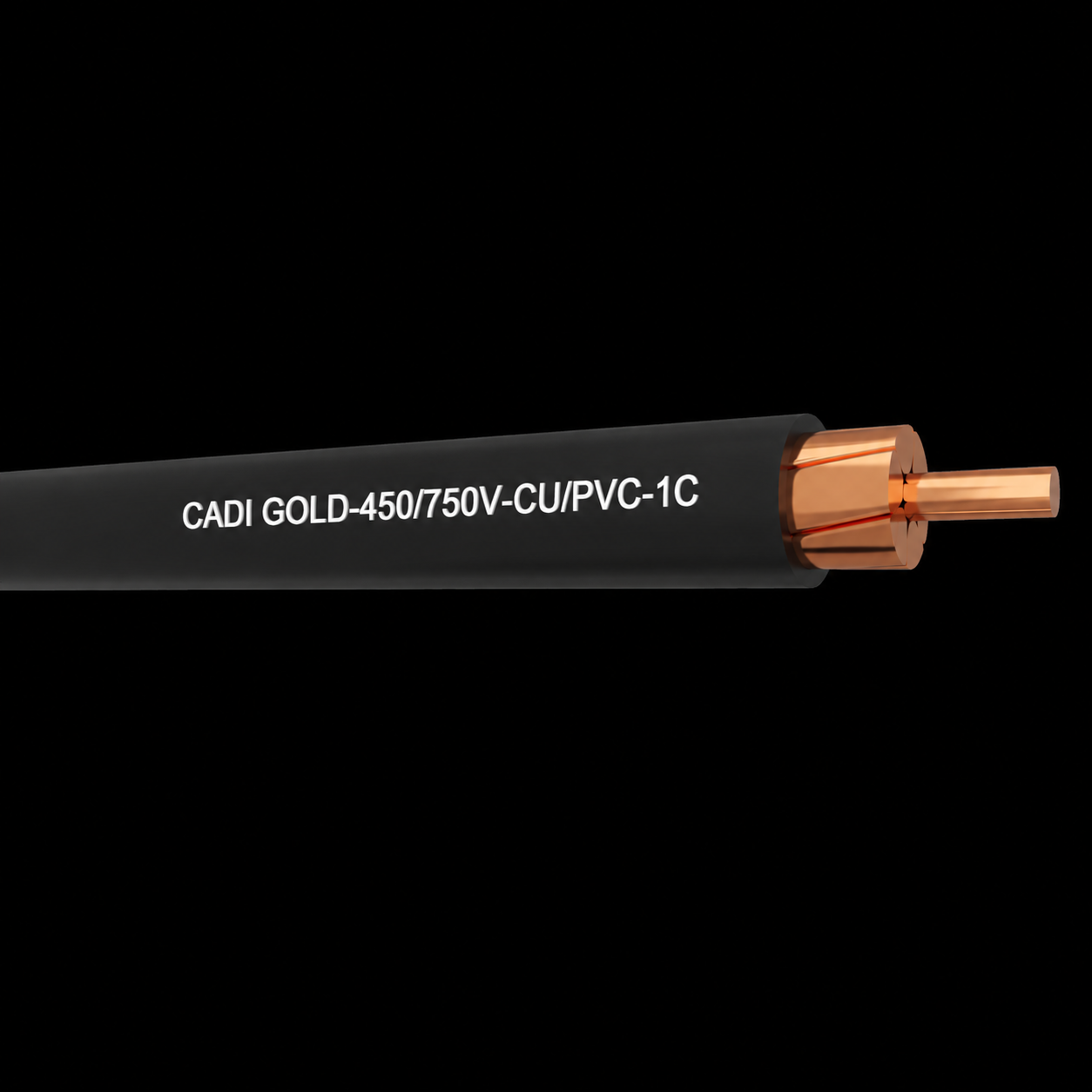

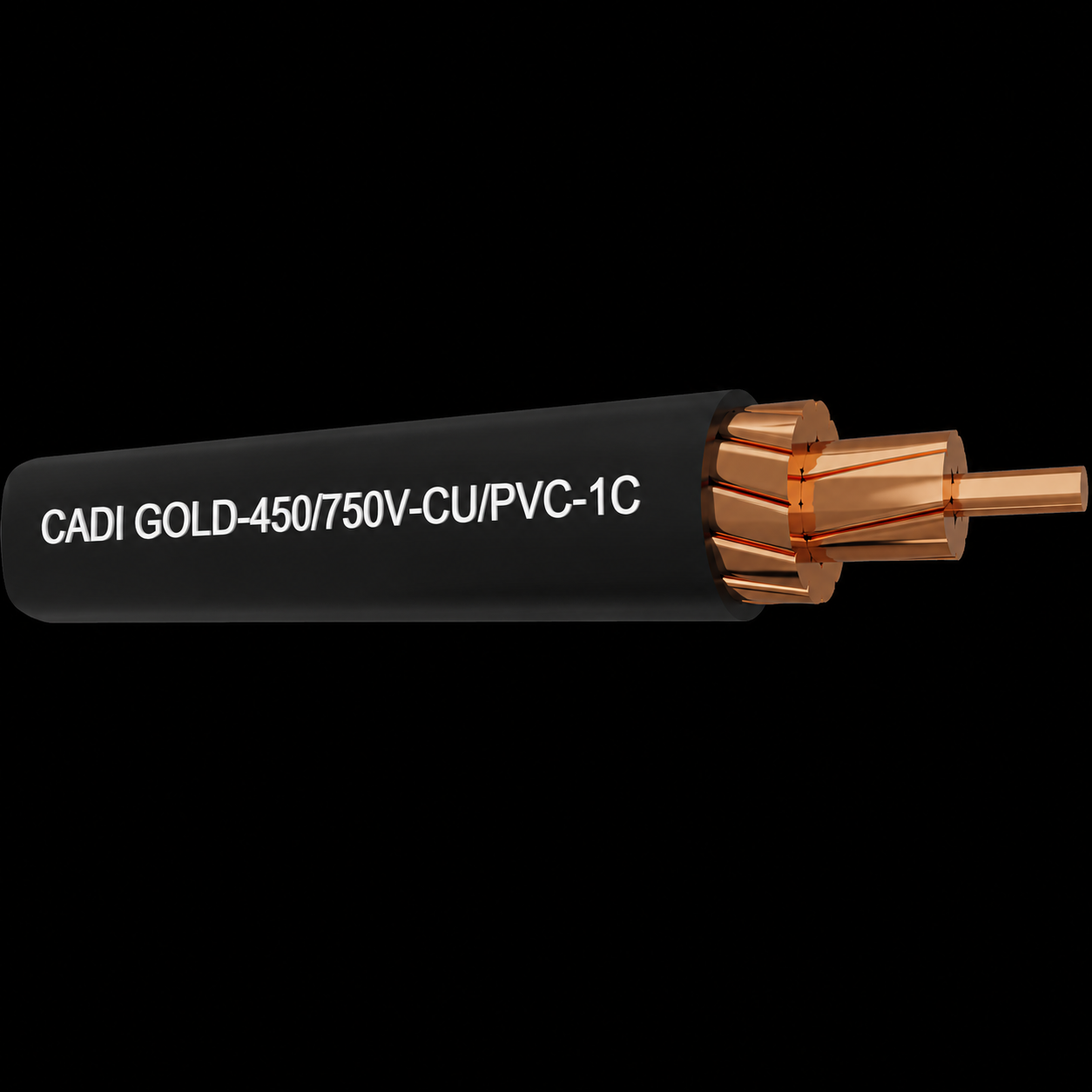

CV/CX – 450/750V – 1x – CADI – GOLD

Cáp điện hạ thế 1 lõi đồng cách điện PVC được sử dụng cho mạng lưới điện dân dụng, điện áp làm việc tới 450/750V.

1. Tiêu chuẩn áp dụng: TCVN 6610-5;

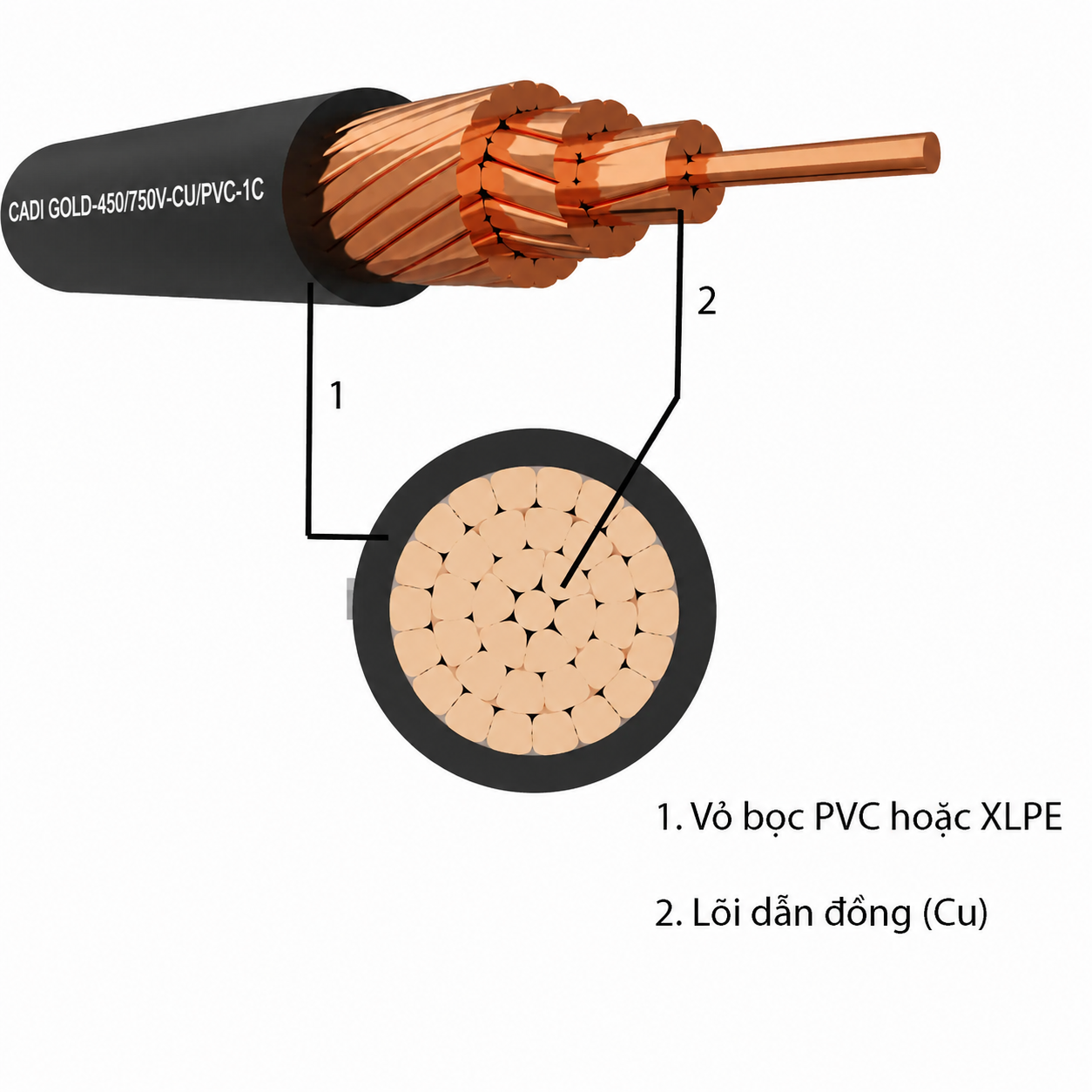

2. Cấu trúc sản phẩm: Gồm 1 hoặc nhiều lớp sợi đồng cứng được xoắn bện đồng tâm (có thể ép chặt từ sợi đồng mềm), cách điện PVC.

3. Điện áp định mức (Uo/U): 450/750V.

4. Nhiệt độ ruột dẫn tối đa: 70 độ C.

5. Tiết diện mặt cắt danh định: Từ 1.5mm2 tới 300mm2.

Gọi ngay hotline: 08.1800.9966

Chat với nhân viên qua Zalo

Sản phẩm đã mua của quý khách gặp trục trặc? Liên hệ hotline chăm sóc khách hàng 081.800.9966 hoặc Đăng ký bảo hành

Category: Dây dân dụng ( 220 - 750V)

Thông tin chi tiết

Sản phẩm Cáp đồng bọc 1 lõi dẫn CADI – GOLD-450/750V-CU/PVC (hoặc CU/XLPE) được quy định trong 6610 TCVN 01 hoặc 227 IEC 01 theo điểm sau:

Cáp không có vỏ bọc 1 lõi có ruột dẫn cứng công dụng chung (6610 TCVN 01 hoặc 227 IEC 01): Điện áp danh định đến 450/ 750V, số lượng ruột dẫn 1 và ruột dẫn loại cấp 1 hoặc cấp 2 (tương ứng ruột dẫn cứng 1 sợi đặc hoặc ruột dẫn bện), chiều dày cách điện từ 0.7mm, đường kính ngoài gần đúng từ 2.6mm, nhiệt độ ruột dẫn lớn nhất trong sử dụng bình thường là 70 độ C;
Cáp không có vỏ bọc 1 lõi có ruột dẫn mềm công dụng chung (6610 TCVN 02 hoặc 227 IEC 02): Điện áp danh định đến 450/ 750V, số lượng ruột dẫn 1 và ruột dẫn cấp 5 (ruột dẫn mềm), chiều dày cách điện từ 0.7mm, đường kính ngoài gần đúng từ 2.8mm, nhiệt độ ruột dẫn lớn nhất trong sử dụng bình thường là 70 độ C.

Cáp đồng 1 lõi dẫn CADI – GOLD-450/750V-CU/PVC (hoặc Cu/XLPE) có ruột dẫn bằng đồng cứng hoặc mềm (ruột dẫn cấp 2 hoặc cấp 5) với kết cấu gồm nhiều sợi đồng tròn kỹ thuật điện, tiết diện mặt cắt danh định bao gồm (mm2): 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300mm2.

STT	Tiết diện mặt cắt danh định Nominal Area	Kết cấu ruột dẫn Conductor Structure		Chiều dày vỏ bọc PVC	Đường kính ngoài gần đúng	Điện trở ruột dẫn lớn nhất ở 20°C	Khối lượng gần đúng	Chiều dài đóng gói
		Số sợi No. of Wire	Đường kính sợi Wire dia.	Thickness of Sheath	Approx. Overall diameter	Max resistance of conductor at 20°C	Approx. weight	Packing length
	〖mm〗^2	No	mm	mm	mm	Ω/km	Kg/m	m/ Lô m/drum
1	1 x 1.5	7	0.52	0.7	3.0	12.1	0.021	200
2	1 x 2.5	7	0.67	0.7	3.4	7.41	0.031	200
3	1 x 4	7	0.85	0.8	4.2	4.61	0.049	200
4	1 x 6	7	1.04	0.8	4.7	3.08	0.069	200
5	1 x 10	7	Compact	1.0	6.1	1.83	0.115	200
6	1 x 16	7	Compact	1.0	7.1	1.15	0.172	200
7	1 x 25	7	Compact	1.2	8.8	0.727	0.268	200
8	1 x 35	7	Compact	1.2	9.9	0.524	0.361	2000
9	1 x 50	19	Compact	1.4	11.9	0.387	0.514	2000
10	1 x 70	19	Compact	1.4	13.5	0.268	0.687	2000
11	1 x 95	19	Compact	1.6	15.8	0.193	0.95	2000
12	1 x 120	19	Compact	1.6	17.4	0.153	1.192	1000
13	1 x 150	19	Compact	1.8	19.4	0.124	1.467	1000
14	1 x 185	37	Compact	2.0	21.6	0.0991	1.825	1000
15	1 x 240	61	Compact	2.4	24.7	0.0754	2.406	1000
16	1 x 300	61	Compact	2.6	27.4	0.0601	2.986	1000
