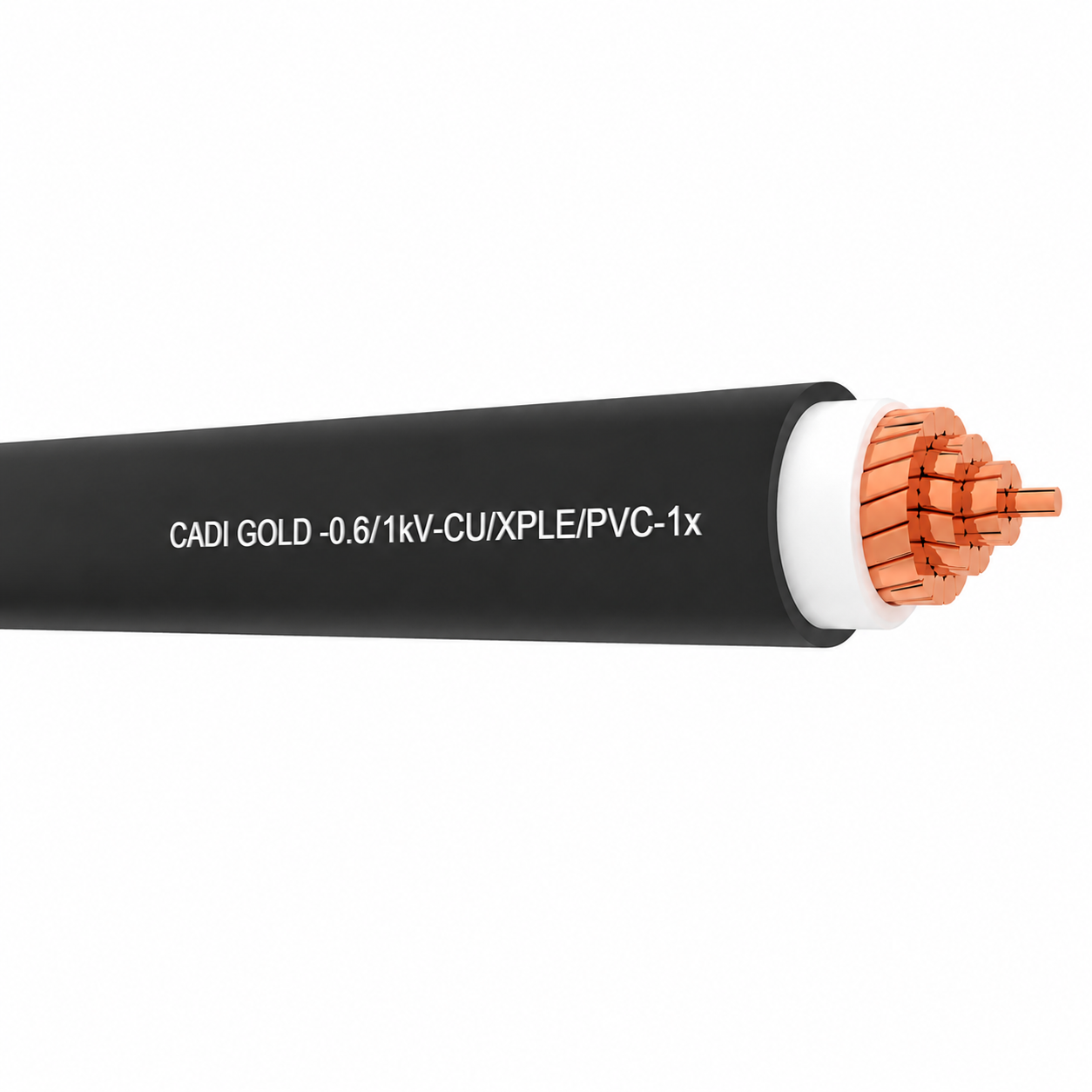

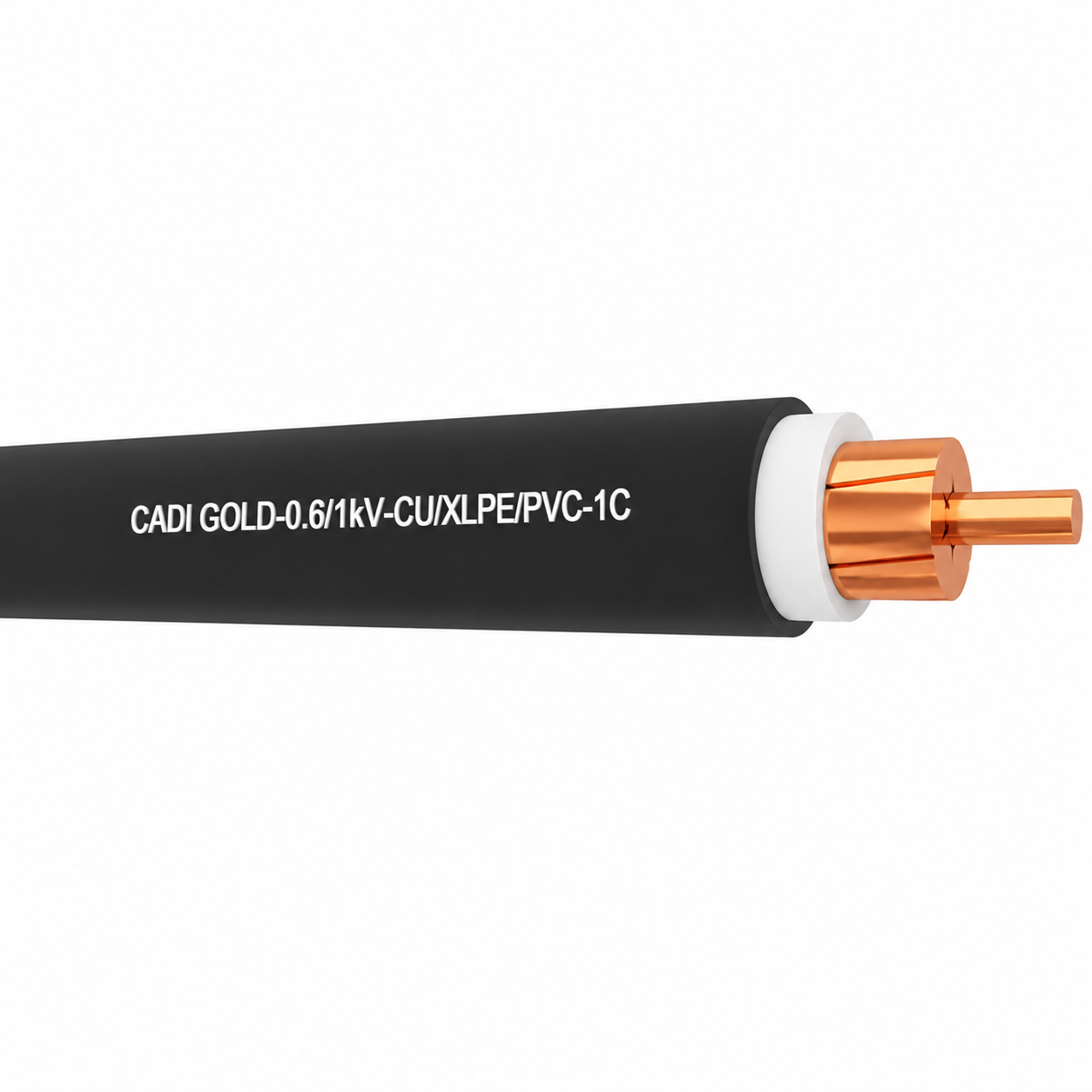

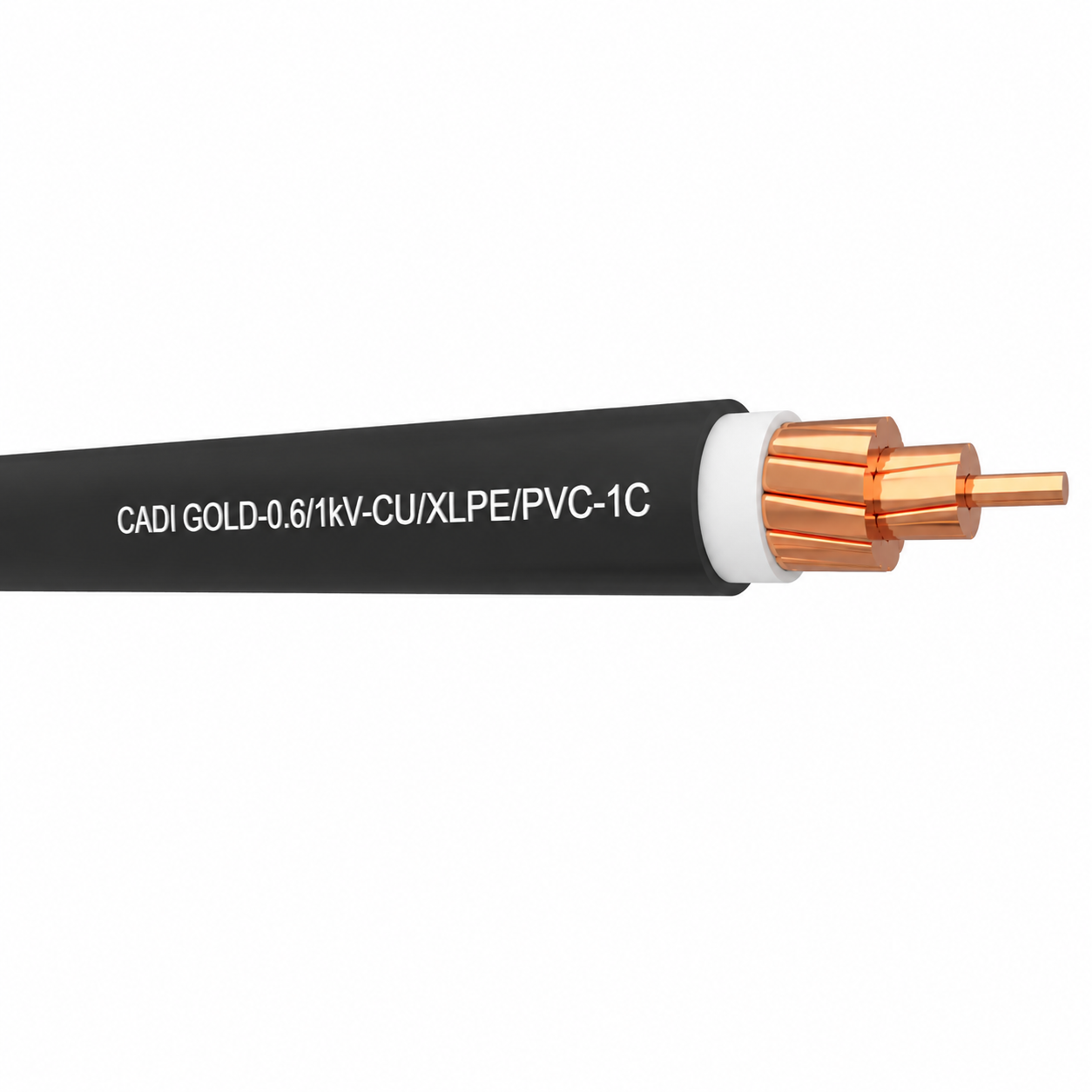

CXV – 0.6/1kV- 1x – Cadi – Gold

Cáp điện 1 lõi dẫn bằng đồng, được bọc 2 lớp gồm PVC ngoài cùng và nhựa XLPE ở trong, được sử dụng cho mạng lưới hạ thế, điện áp làm việc tới 0.6/1kV.

1. Tiêu chuẩn áp dụng: TCVN 5935-1: 2013;

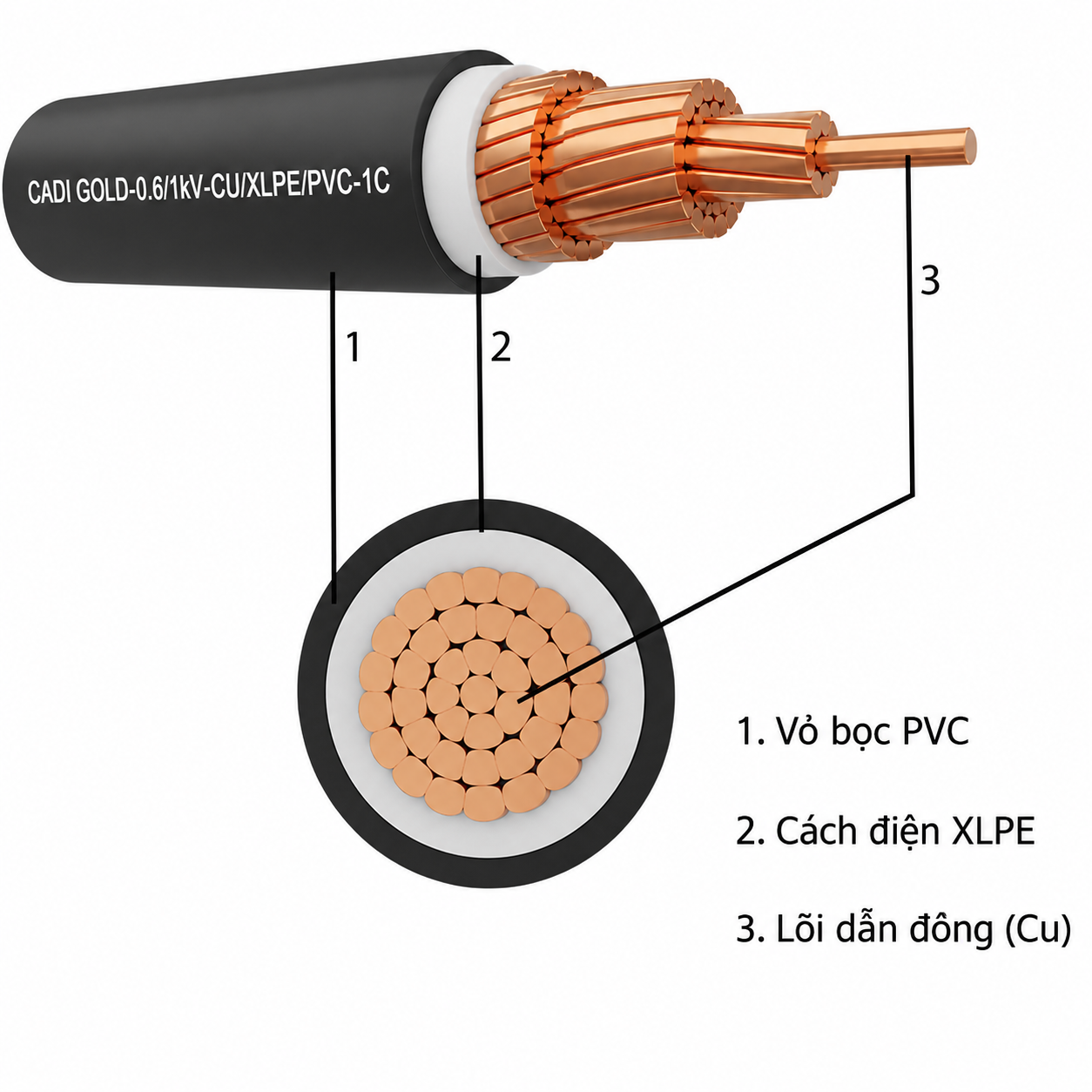

2. Cấu trúc sản phẩm:

Lõi dẫn điện được xoắn bện đồng tâm từ nhiều sợi đồng tròn kỹ thuật điện (có thể ép chặt);
Cách điện gồm XLPE màu trắng, vỏ bọc bảo vệ bằng PVC màu đen.

3. Điện áp định mức (Uo/U): 0.6/1kV.

4. Nhiệt độ ruột dẫn tối đa: 90 độ C.

5. Tiết diện mặt cắt danh định: Từ 1.5mm2 tới 300mm2.

Gọi ngay hotline: 08.1800.9966

Chat với nhân viên qua Zalo

Sản phẩm đã mua của quý khách gặp trục trặc? Liên hệ hotline chăm sóc khách hàng 081.800.9966 hoặc Đăng ký bảo hành

Category: Cáp điện hạ thế (0.6/1kV)

Thông tin chi tiết

Sản phẩm Cáp đồng bọc 1 lõi Cadi – Gold-0.6/1kV-CU/XLPE/PVC được quy định trong TCVN 5935-1:2013, yêu cầu về quy cách sản phẩm như sau:

Điện áp danh định 0.6/1 (1.2) kV;
Hợp chất cách điện:
- Nhựa nhiệt dẻo PVC;
- Hợp chất cách điện liên kết ngang: Cao su etylen propylen hoặc tương tự (EPR), cao su phân tử hoặc cao su etylen propylen có độ cứng cao (HEPR), Polyetelen liên kết ngang (XLPE).
Nhiệt độ ruột dẫn tối đa trong vận hành bình thường là 70 độ C (nếu cách điện PVC) và 90 độ C (nếu cách điện XLPE).
Ruột dẫn: Phải là cấp 1 (ruột dẫn 1 sợi đặc) hoặc cấp 2 (ruột dẫn bện) (theo IEC 60228:2004) bằng đồng ủ không/ có phủ kim loại là nhôm hoặc hợp kim nhôm;
Quy định về chiều dày tối thiểu của từng hợp chất cách điện trên mỗi sản phẩm phân loại theo các tiết diện danh định sau: 1.5 và 2.5mm2, 4 và 6mm2, 10 và 16mm2, 25 và 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2…

Cáp đồng bọc 1 lõi Cadi – Gold-0.6/1kV-CU/XLPE/PVC được phân loại sản phẩm theo tiết diện mặt cắt danh định như sau: 1.5mm2, 2.5mm2, 4mm2, 6mm2, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2…

STT	Tiết diện mặt cắt danh định Nominal Area	Kết cấu ruột dẫn Conductor Structure		Chiều dày cách điện XLPE	Chiều dày vỏ bọc PVC	Đường kính ngoài gần đúng	Điện trở ruột dẫn lớn nhất ở 20°C	Khối lượng gần đúng	Chiều dài đóng gói
STT		Số sợi No. of Wire	Đường kính sợi Wire dia.	Thickness of Insulation	Thickness of PVC Sheath	Approx. Overall diameter	Max resistance of conductor at 20°C	Approx. weight	Packing length
	〖mm〗^2	No	mm	mm	mm	mm	Ω/km	Kg/m	m/ Lô m/drum
1	1 x 1.5	7	0.52	0.7	1.4	5.8	12.1	0.047	200
2	1 x 2.5	7	0.67	0.7	1.4	6.0	7.41	0.06	200
3	1 x 4	7	0.85	0.7	1.4	6.6	4.61	0.078	200
4	1 x 6	7	1.04	0.7	1.4	7.1	3.08	0.101	200
5	1 x 10	7	Compact	0.7	1.4	7.7	1.83	0.146	200
6	1 x 16	7	Compact	0.7	1.4	8.8	1.15	0.208	200
7	1 x 25	7	Compact	0.9	1.4	10.3	0.727	0.309	200
8	1 x 35	7	Compact	0.9	1.4	11.4	0.524	0.406	2000
9	1 x 50	19	Compact	1.0	1.4	13.1	0.387	0.566	2000
10	1 x 70	19	Compact	1.1	1.4	14.9	0.268	0.751	2000
11	1 x 95	19	Compact	1.1	1.5	17.0	0.193	1.015	2000
12	1 x 120	19	Compact	1.2	1.5	18.5	0.153	1.271	1000
13	1 x 150	19	Compact	1.4	1.6	20.9	0.124	1.561	1000
14	1 x 185	37	Compact	1.6	1.7	23.3	0.0991	1.936	1000
15	1 x 240	61	Compact	1.7	1.7	26.3	0.0754	2.515	1000
16	1 x 300	61	Compact	1.8	1.8	29.0	0.0601	3.104	1000
