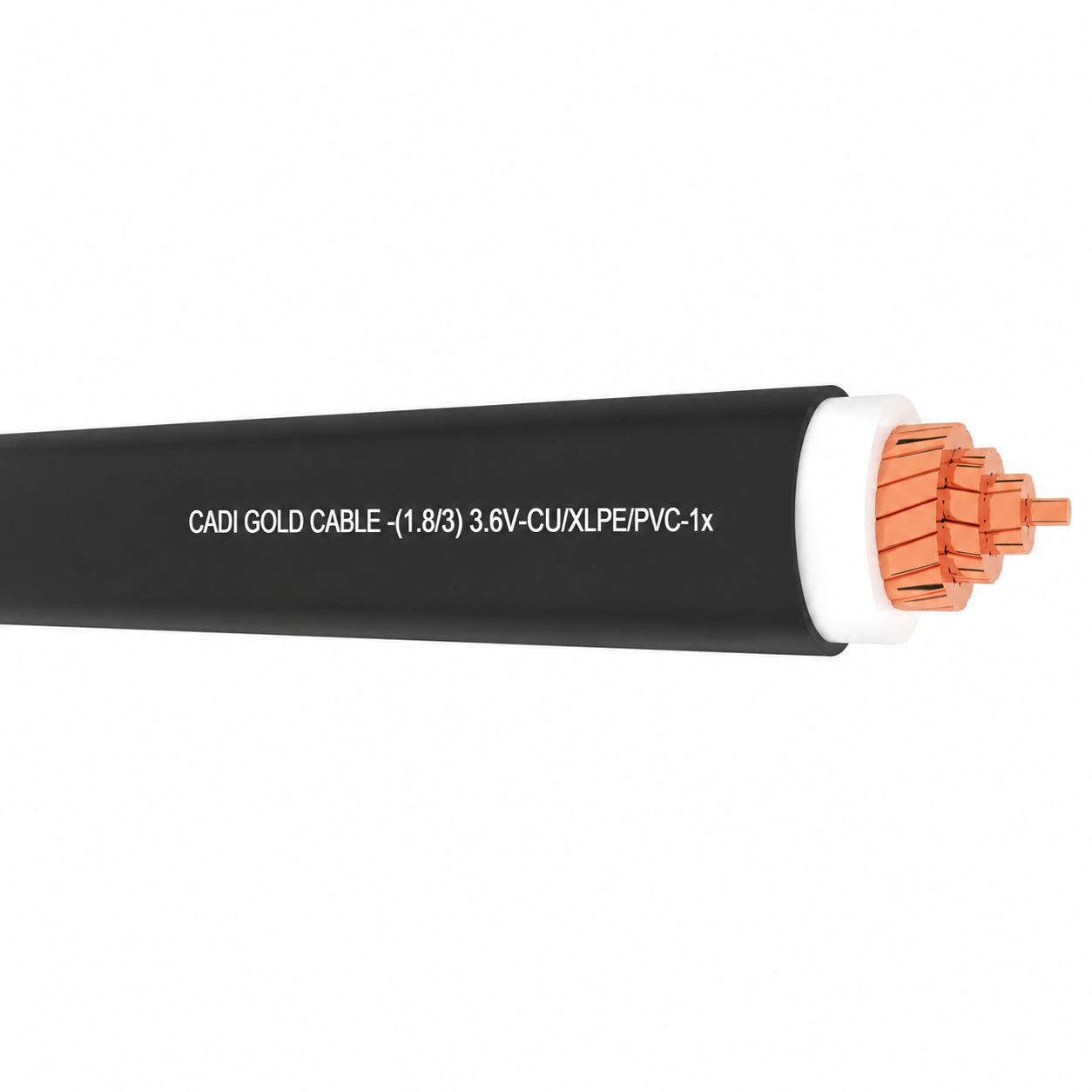

CXV – 1.8/3 (3.6) kV- 1x – CADI – GOLD

Cáp điện trung thế gồm 1 lõi dẫn bằng đồng; lõi được bọc 2 lớp gồm nhựa cách điện XLPE, lớp PVC ngoài cùng, sản phẩm này được sử dụng cho mạng lưới điện trung thế với điện áp làm việc tới (1.8/3kV) 3.6kV.

1. Tiêu chuẩn áp dụng: TCVN 5935-2: 2013;

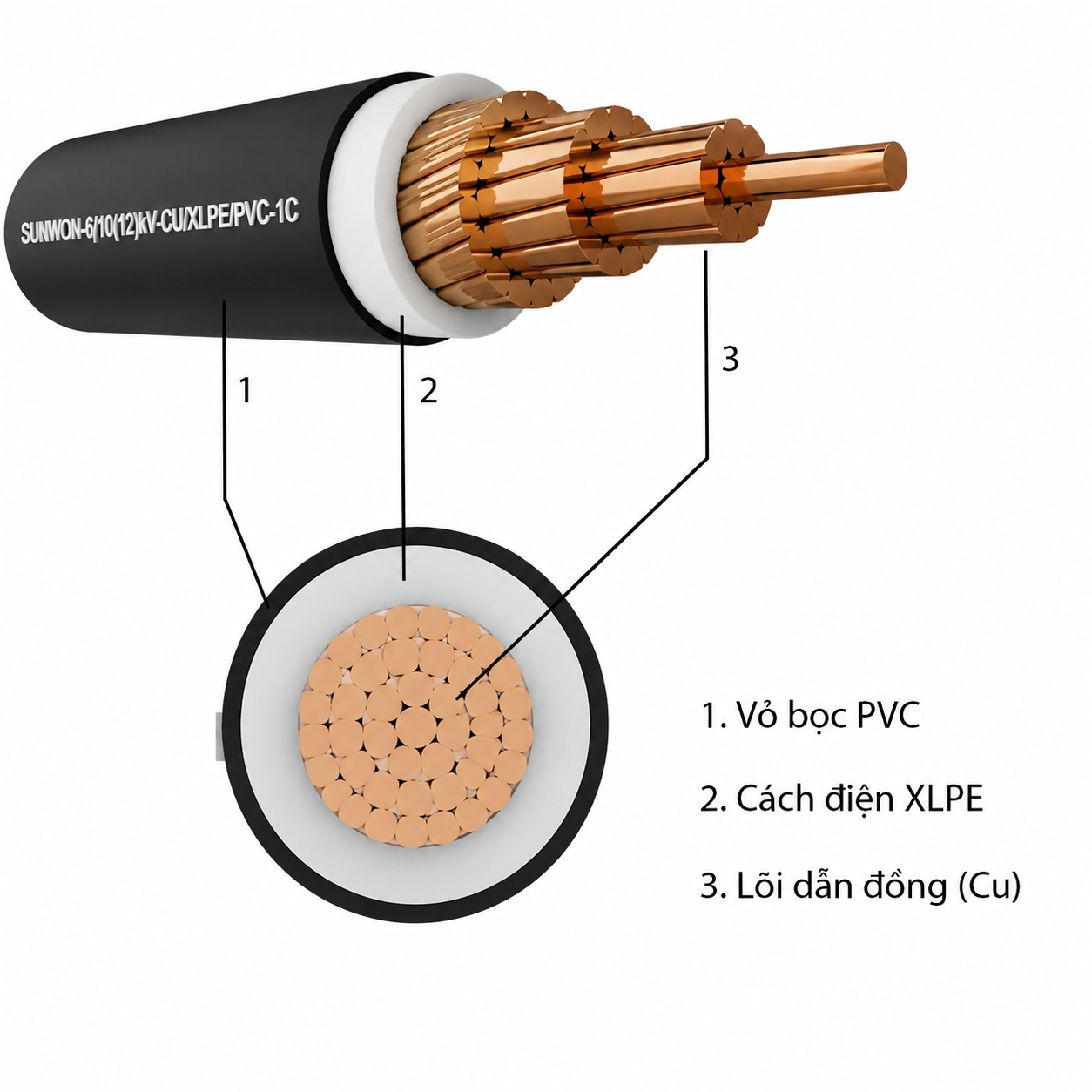

2. Cấu trúc sản phẩm:

Lõi dẫn điện được xoắn bện đồng tâm từ nhiều sợi đồng tròn kỹ thuật điện (có thể ép chặt);
Cách điện gồm XLPE màu trắng tự nhiên, vỏ bọc bảo vệ bằng PVC màu đen.

3. Điện áp định mức Uo/U (Um): 1.8/3 (3.6) kV.

4. Nhiệt độ ruột dẫn tối đa: 90 độ C.

5. Tiết diện mặt cắt danh định: Từ 16mm2 tới 400mm2.

Gọi ngay hotline: 08.1800.9966

Chat với nhân viên qua Zalo

Sản phẩm đã mua của quý khách gặp trục trặc? Liên hệ hotline chăm sóc khách hàng 081.800.9966 hoặc Đăng ký bảo hành

Category: Cáp trung thế (1.8-36kV)

Thông tin chi tiết

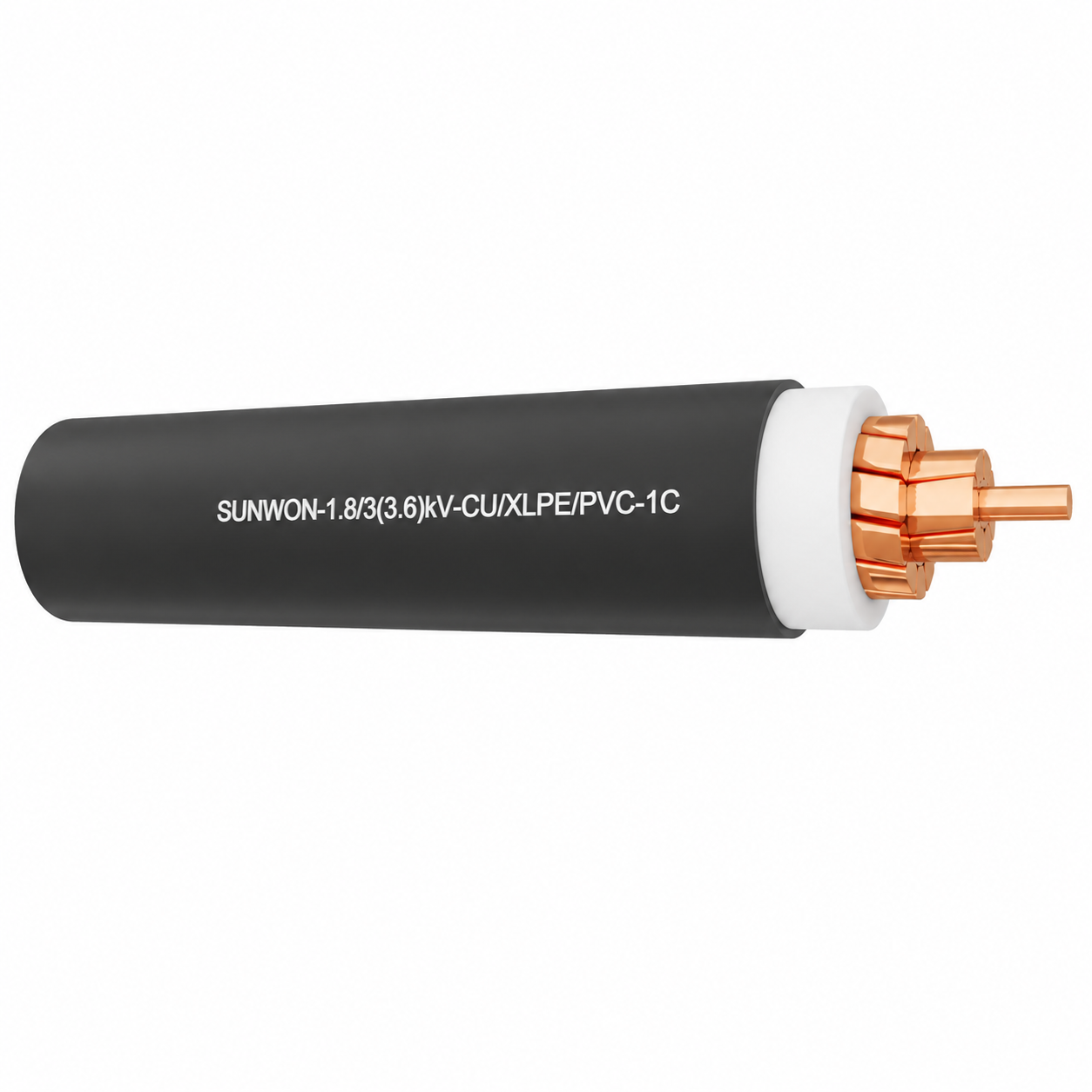

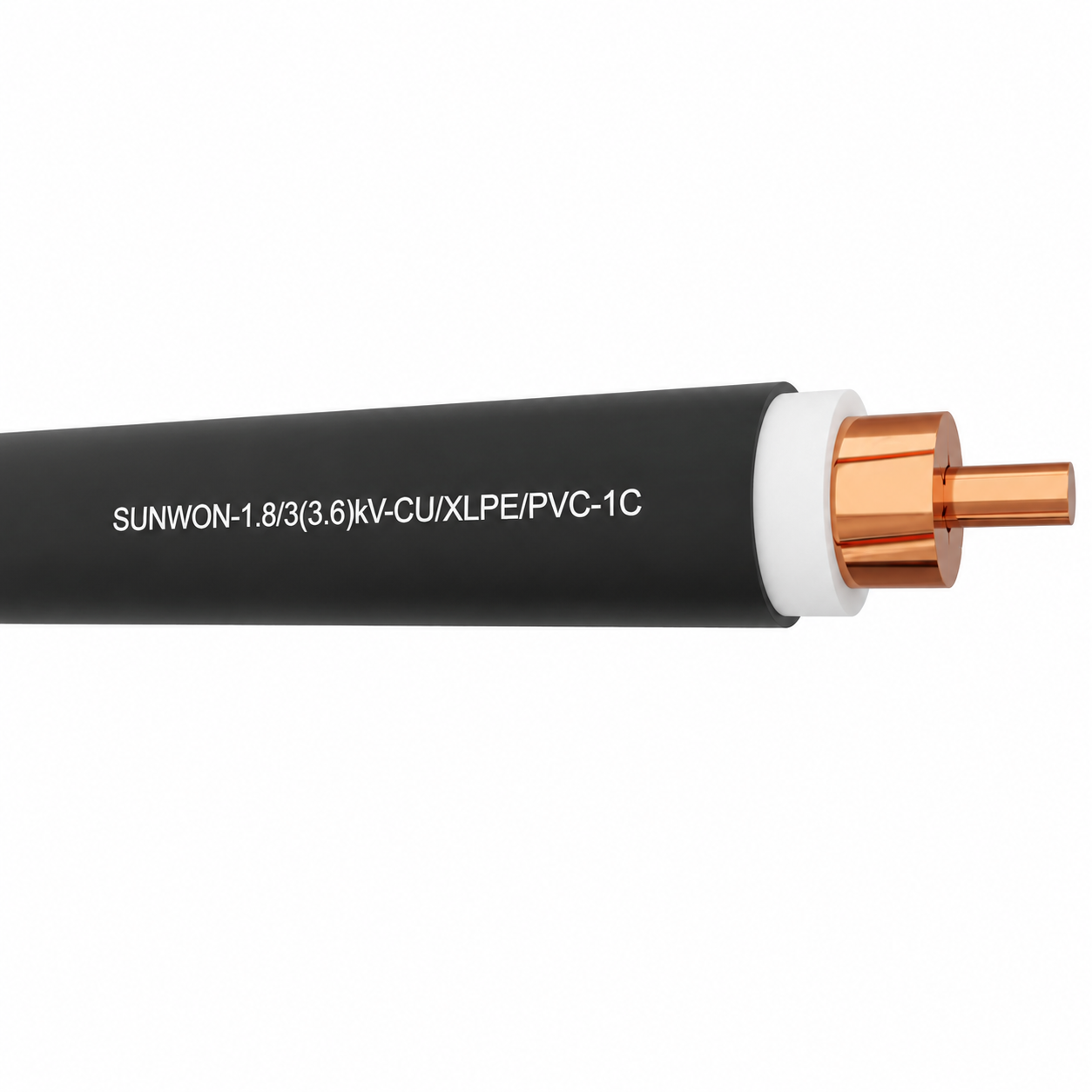

Thông số Cáp đồng 1 lõi dẫn SUNWON- 1.8/3 (3.6) kV-CU/XLPE/PVC

Sản phẩm Cáp đồng 1 lõi dẫn CADI – GOLD- 1.8/3 (3.6) kV-CU/XLPE/PVC được quy định tại Phần 1 TCVN 5935-1:2013, yêu cầu về quy cách sản phẩm như sau:
Cáp dùng cho điện áp danh định bằng 1 kV (Um = 1,2 kV) và 3 kV (Um = 3,6 kV).

1. Điện áp danh định Uo/U(Um) của cáp được xem xét trong tiêu chuẩn này là 1,8/3 (3,6) kV.
2. Hợp chất cách điện
  - Nhựa nhiệt dẻo PVC;
  - Hợp chất cách điện liên kết ngang: Cao su etylen propylen hoặc tương tự (EPR), cao su phân tử hoặc cao su etylen propylen có độ cứng cao (HEPR), Polyetelen liên kết ngang (XLPE).
3. Nhiệt độ ruột dẫn tối đa trong vận hành bình thường là 70 độ C (nếu cách điện PVC) và 90 độ C (nếu cách điện XLPE).
4. Ruột dẫn: Phải là cấp 1 (ruột dẫn 1 sợi đặc) hoặc cấp 2 (ruột dẫn bện) (theo IEC 60228:2004) bằng đồng ủ không/ có phủ kim loại là nhôm hoặc hợp kim nhôm;
5. Quy định về chiều dày tối thiểu của từng hợp chất cách điện trên mỗi sản phẩm phân loại theo các tiết diện danh định sau: 1.5 và 2.5mm2, 4 và 6mm2, 10 và 16mm2, 25 và 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2…
6. Điện trở lớn nhất: Giá trị điện trở đo được phải hiệu chỉnh về nhiệt độ 20 độ C và 1 km chiều dài theo công thức và hệ số nêu ở IEC 60228.

Cáp đồng 1 lõi dẫn CADI – GOLD- 1.8/3 (3.6) kV-CU/XLPE/PVC được phân loại theo tiết diện mặt cắt danh định gồm: CXV 1x16mm2, CXV 1x25mm2, CXV 1x35mm2, CXV 1x50mm2, CXV 1x70mm2, CXV 1x95mm2, CXV 1x120mm2, CXV 1x150mm2, CXV 1x185mm2, CXV 1x240mm2, CXV 1x300mm2, CXV 1x400mm2…
